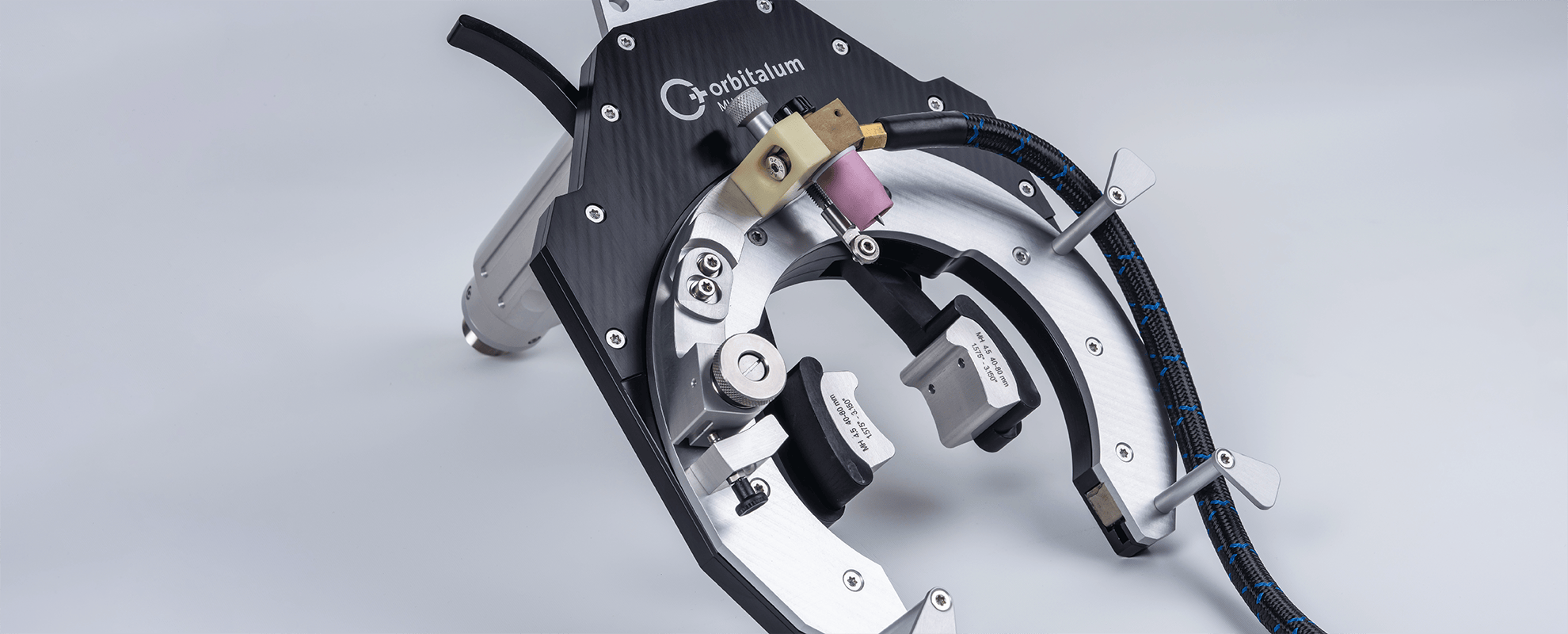

Мобильная головка для орбитальной сварки открытой дугой Orbitalum MH 3.0 Для сварки труб диаметром 10 - 76.2 мм
Компактные орбитальные сварочные головки MH для мобильной сварки труб
Открытые орбитальные сварочные головки серии MH предназначены для использования в условиях ограниченного пространства, где необходима сварка тонкостенных труб из нержавеющей стали. Эти головки обеспечивают высокую гибкость и позволяют проводить сварку в узких местах благодаря своей компактной конструкции и узкому корпусу. Они идеально подходят для работы с мобильным сварочным оборудованием и совместимы с источниками питания серии SW.
Преимущества использования серии MH:
-
Гибкость применения: Охлаждаемый газом корпус с регулировкой угла и поворота позволяет сваривать не только классические трубные соединения, но и угловые швы. Эти головки можно использовать для различных типов соединений: от трубки к трубке до трубки к фитингам и экструзиям.
-
Легкость и мобильность: Сварочные головки серии MH весом всего 4-6 кг идеальны для мобильного использования в сборочных работах. Все настройки, включая регулировки зазора между электродами, можно производить без дополнительных инструментов.
-
Широкий диапазон диаметров: Благодаря бесступенчатому механизму зажима головки серии MH легко регулируются для работы с трубами разных диаметров. В комплект входят редукционные губки, расширяющие возможности работы с различными размерами труб.
Мобильность и надежность
Orbitalum MH 3.0 подходят для сварки труб диаметром от 1 до 67,6 см. Эта головка идеально подходят для применения в промышленных условиях, где требуется высокая мобильность и надежность сварки.
| ОРБИТАЛЬНЫЕ СВАРОЧНЫЕ ГОЛОВКИ | MH 3.0 |
| Код | 803 000 001 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Область применения, мм | 10 - 76.2 |
| Длина электродов, мм | 30 - 55 |
| Вес машины, включая силовой/газовый кабель, кг | 4,24 |
| Длина силового/газового шланга, м | 7,00 |
| Размер "A", мм | 150,00 |
| Размер "B", мм | 75,00 |
| Размер "C", мм | 75,00 |
| Размер "D", мм | 171,50 |
| Размер "E", мм | 60,99 |
| Размер "F", мм | 296,70 |
| Размер "G", мм | 88,90 |
| Размер "H", мм | 69,90 - 73,90 |
| КОМПЛЕКТ ПОСТАВКИ | |
| Транспортный ящик | |
| Расходные материалы/набор инструментов | |
| MH 3.0 редукционные кулачки 10 - 30 mm (0.394 - 1.181 in) | |
| MH 3.0 редукционные кулачки 30 - 45 mm (1.181 - 1.772 in) | |
| MH 4.5 редукционные кулачки 20 - 40 mm (0.787 - 1.575 in) | |
| MH 4.5 редукционные кулачки 40 - 80 mm (1,575 - 3,150 in) | |
| MH 6.6 редукционные кулачки 40 - 80 mm (1.575 - 3.150 in) | |
| MH 6.6 редукционные кулачки 80 - 120 mm (3.150 - 4.724 in) | |
| Инструкция по эксплуатации | |
| ДРУГИЕ ОСОБЕННОСТИ | |
| Регулировка угла электрода | |
| Распорка межэлектродного зазора | |
| Бесступенчатая регулируемая система зажима | |
| Поворотный корпус горелки | |
| Встроенная панель управления | |
| Защитная проушина | |
| Регулируемый кронштейн держателя горелки | |
| Тонкая настройка горелки | |
| Защелка рычага горелки | |
| - Функция включена - Функция не включена | |
