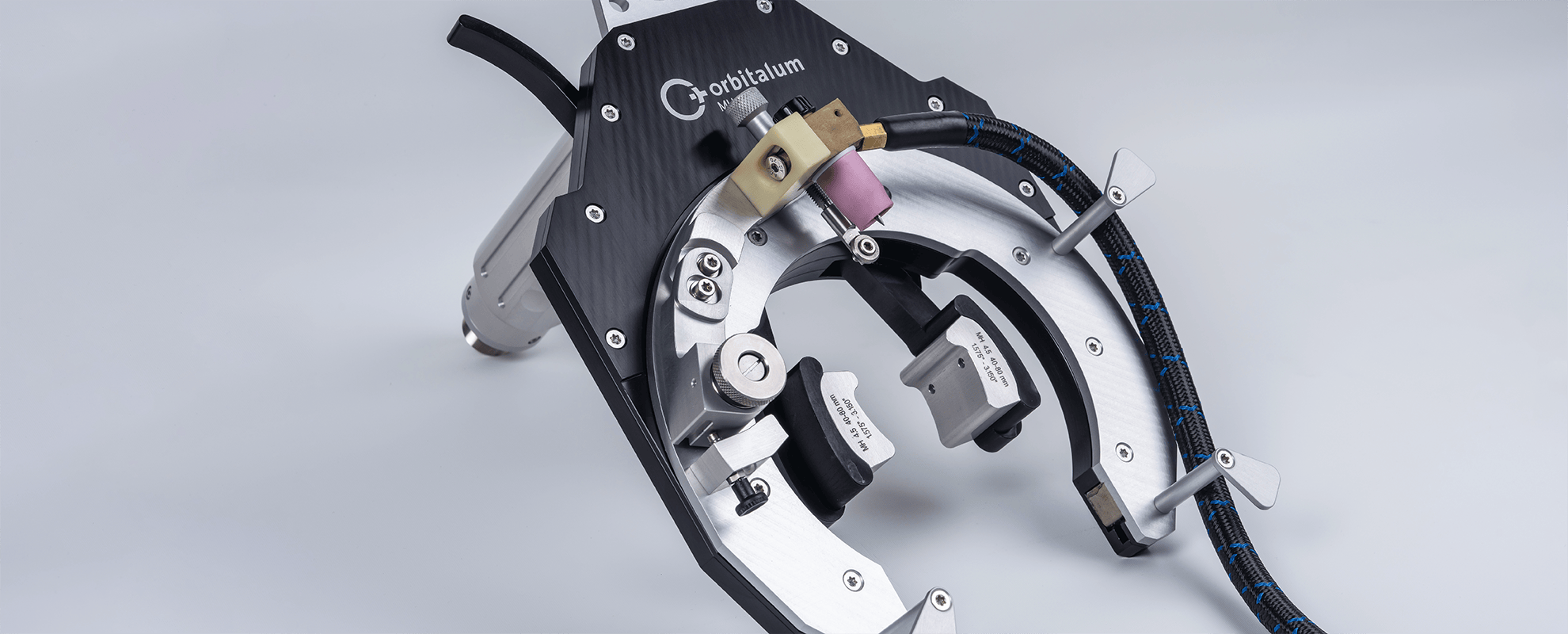

Мобильная головка для орбитальной сварки открытой дугой Orbitalum MH 4.5 Для сварки труб диаметром 20 - 114.3 мм
Мобильные орбитальные сварочные головки MH для высококачественной сварки труб
Сварочные головки серии MH предназначены для выполнения орбитальной сварки труб в ограниченных пространствах. Они идеально подходят для сварки тонкостенных труб из нержавеющей стали в трубных решетках и других сложных конструкциях. Головки обладают компактным дизайном, что позволяет работать даже в ограниченных условиях.
Ключевые особенности мобильных сварочных головок MH:
-
Гибкость и универсальность: Мобильные головки с охлаждением газом могут регулироваться по углу и положению, что позволяет выполнять сварку не только для трубных соединений, но и для угловых швов и других нестандартных приложений. Сварочные головки MH обеспечивают точность и стабильность процесса, благодаря механически регулируемому сканированию электрода.
-

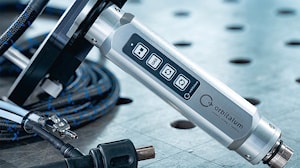

Простота эксплуатации: Эти головки весом 4-6 кг идеально подходят для работы в поле. Панель управления, интегрированная в рукоятку, позволяет удобно регулировать все основные параметры прямо на месте. Дополнительное использование редукционных губок расширяет диапазон диаметров труб, с которыми можно работать.
-
Прочные материалы и надежность: Открытые головки серии MH оснащены высококачественными материалами и обеспечивают долгосрочную эксплуатацию. Сварочные головки можно адаптировать для различных диаметров труб с помощью удобных регулировок, обеспечивающих надежную фиксацию.
Диапазон применения
Мобильная головка для орбитальной сварки открытой дугой Orbitalum MH4.5 является универсальной для сварки труб различного диаметра. Эта головка идеально подходят для производства и монтажа теплообменников, а также для мобильных сварочных операций.
ОРБИТАЛЬНЫЕ СВАРОЧНЫЕ ГОЛОВКИ | MH 4.5 |
Код | 804 000 001 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Область применения, мм | 20 - 114.3 |
Длина электродов, мм | 30 - 55 |
Вес машины, включая силовой/газовый кабель, кг | 5,42 |
Длина силового/газового шланга, м | 7,00 |
Размер "A", мм | 226,00 |
Размер "B", мм | 113,00 |
Размер "C", мм | 113,00 |
Размер "D", мм | 223,50 |
Размер "E", мм | 87,00 |
Размер "F", мм | 296,70 |
Размер "G", мм | 88,90 |
Размер "H", мм | 69,90 - 73,90 |
КОМПЛЕКТ ПОСТАВКИ | |
Транспортный ящик | |
Расходные материалы/набор инструментов | |
MH 3.0 редукционные кулачки 10 - 30 mm (0.394 - 1.181 in) | |
MH 3.0 редукционные кулачки 30 - 45 mm (1.181 - 1.772 in) | |
MH 4.5 редукционные кулачки 20 - 40 mm (0.787 - 1.575 in) | |
MH 4.5 редукционные кулачки 40 - 80 mm (1,575 - 3,150 in) | |
MH 6.6 редукционные кулачки 40 - 80 mm (1.575 - 3.150 in) | |
MH 6.6 редукционные кулачки 80 - 120 mm (3.150 - 4.724 in) | |
Инструкция по эксплуатации | |
ДРУГИЕ ОСОБЕННОСТИ | |
Регулировка угла электрода | |
Распорка межэлектродного зазора | |
Бесступенчатая регулируемая система зажима | |
Поворотный корпус горелки | |
Встроенная панель управления | |
Защитная проушина | |
Регулируемый кронштейн держателя горелки | |
Тонкая настройка горелки | |
Защелка рычага горелки | |
- Функция включена - Функция не включена |
