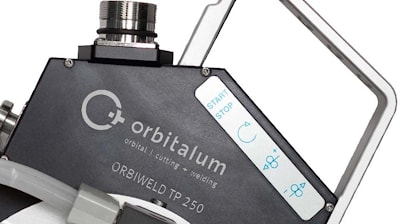

Серия ORBIWELD TP предлагает уникальные решения для сварки благодаря полностью интегрированному приводному двигателю, что обеспечивает невероятно компактный дизайн. Эта конструкция упрощает работу с обычными сварочными головками, делая их ненужными и тяжелыми. Компактность устройства идеально подходит для мобильных сварочных работ на строительных площадках.
Основные характеристики серии TP:
Элегантный и компактный дизайн без выступающих частей.
Возможность работы как с подачей холодной проволоки, так и без нее.
Все головки TP могут быть оснащены блоком холодной проволоки.
Катушка для присадочной проволоки, расположенная на корпусе, предотвращает спутывание проволоки при сварке ВИГ.

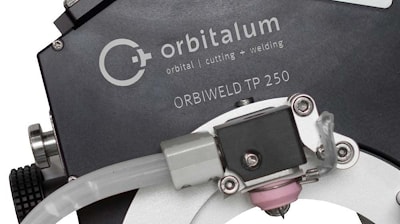

Регулируемое сопло подачи проволоки по вертикали и горизонтали.
Открытая дуга для лучшего контроля процесса.
Бесступенчатая регулировка зажима.
Вращающаяся головка TIG с жидкостным охлаждением для угловых швов и муфт коротких труб.
Легкая настройка зажимного узла без инструментов.

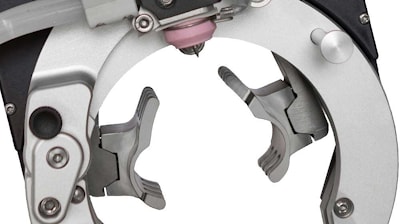

Головки TP 1000 используют зажимные пластины из инструментальной стали для стабильной опоры на трубах.
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ TP AVC/OSC: • С осцилляцией (OSC) и электронным управлением дуговым разрядником.
• Длина дуги поддерживается механически на постоянном расстоянии; для версий AVC/OSC постоянный шаг расстояния осуществляется автоматически
• Может использоваться для толстостенных труб (многослойная сварка)
• Возможность использования электродвигателя во всем диапазоне номинального диаметра горелки TIG, что исключает необходимость в дополнительном механическом базовом значении по умолчанию при изменении диаметра трубы.
• Макс. путь колебания горелки: 20 мм (0,787 дюйма)

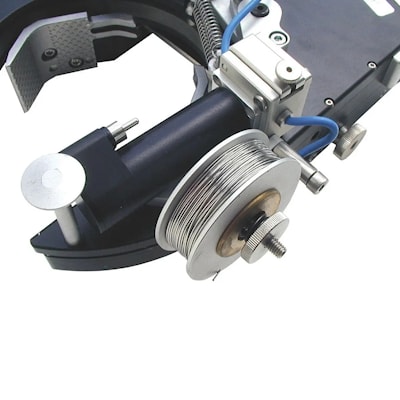

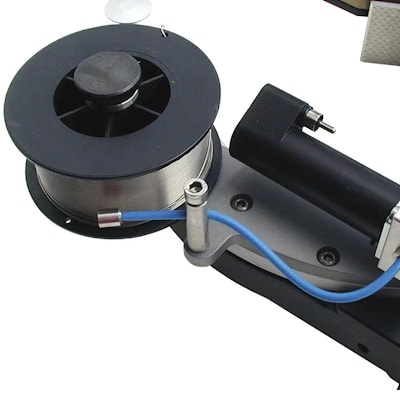

• В комплекте с устройством подачи холодной проволоки, установленным непосредственно на сварочной головке, с креплением для стандартной катушки D 100 мм/1 кг (3,937 дюйма/2,2 фунта).
МОДЕЛЬ
TP 250
TP 250
С блоком холодной проволоки (КД):
KD4
С контролем дугового промежутка (AVC) и осциллятором (OSC):
Код
811 000 001
811 000 005
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Область применения, мм
8 - 28
28 - 76.2
8 - 28
28 - 76.2
Длина электродов, мм
18 - 32
18 - 32
Диаметр проволоки*, мм
0.8/1.0**
0.8/1.0**
Вес машины, включая пакет шлангов, кг
7.0
8.9
Длина пакета шлангов, м
7.5
7.5

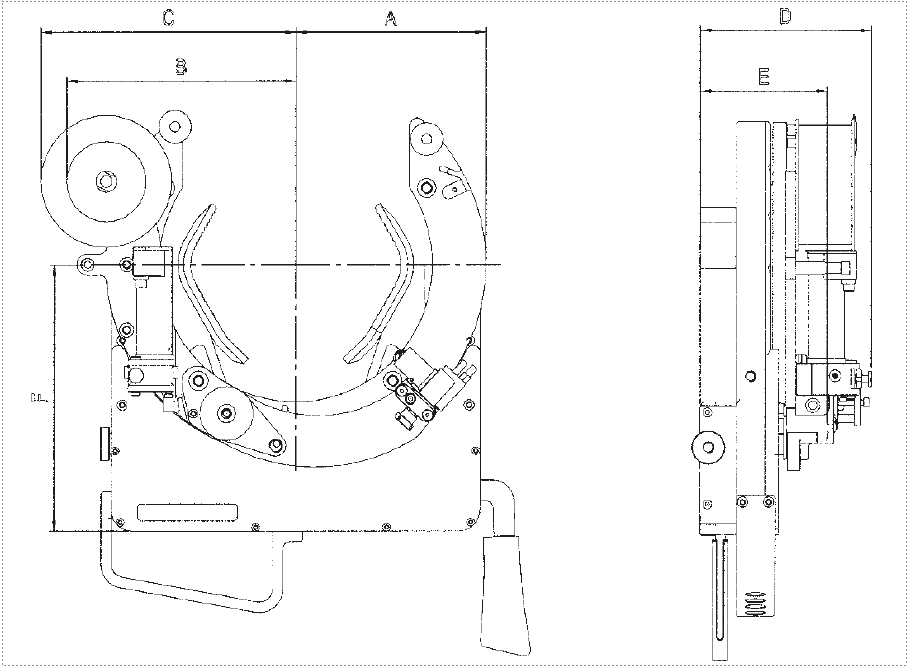

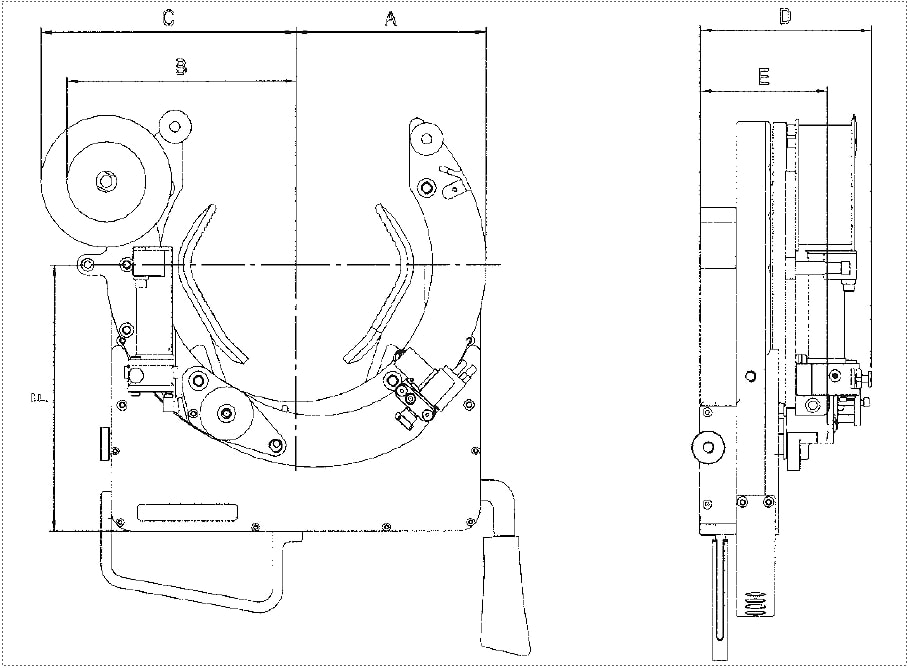

Размер "A", мм
86.00
86.00
Размер "B", мм без холодной проволоки KD
86.00
86.00
Размер "C", мм с холодной проволокой KD
Размер "D", мм
85.00
85.00
Размер "E", мм
74.00
74.00
Размер "F", мм
125.00
125.00
Встроенный пульт дист. управления
Корпус горелки с жидкостным охл.
Поворотный корпус горелки
Муфта ручного вращения ротора
Точная настройка положения
электрода
Бесступенчатая регулируемая
система зажима
Доп. расширение диапазона зажима
Встроенная подача холодной пров.
Внешняя подача холодной пров.
Точная настройка положения пров.
Электронный контроль дугового
промежутка AVC***
Блок колебаний OSC***
- Функция включена - Функция не включена - Функция включена только условно (можно дооснастить)
* с принадлежностями ** Комплекты для переоборудования KD доступны в качестве опции (стр. 66)
*** Может использоваться только в сочетании с источником питания для орбитальной сварки ORBIMAT 300 CA AVC/OSC.
