Сварочные решения от Orbitalum ORBIWELD TP: компактность и эффективность
ORBIWELD TP предлагает современные решения для сварки, благодаря чему пользователи получают компактные и мощные сварочные головки. Интегрированный приводной двигатель значительно сокращает размеры устройства, что делает его идеальным для применения на стройплощадках.
Основные преимущества серии TP:
Компактный и удобный дизайн, не мешающий в процессе работы.
Совместимость с подачей холодной проволоки и возможностью ее дооснащения.
Защита присадочной проволоки от повреждений благодаря встроенной катушке.
Точное регулирование сопла подачи проволоки по двум осям.
Открытая дуговая система для легкости сварки.
Удобный зажимной механизм без ступенчатых регулировок.
Горелка TIG с охлаждением, предназначенная для сварки угловых швов.
Легкая регулировка зажимного узла без инструмента.
Надежные зажимные пластины из инструментальной стали для высокой стабильности.
Дополнительные возможности TP AVC/OSC:
Электронное управление дуговым разрядником с осцилляцией (OSC) для повышения качества сварки.
Автоматическая поддержка длины дуги: Механическая регулировка обеспечивает постоянное расстояние, а для версий AVC/OSC — автоматический шаг.
Подходят для толстостенных труб: Возможность многослойной сварки.
Гибкость в изменении диаметра трубы: Максимальный путь колебания горелки составляет 20 мм (0,787 дюйма).
Интегрированное устройство подачи холодной проволоки с креплением для стандартной катушки D 100 мм/1 кг (3,937 дюйма/2,2 фунта).
МОДЕЛЬ
TP 1000
TP 1000
TP 1000
С блоком холодной проволоки (КД):
KD3-100
KD3-100
С контролем дугового промежутка (AVC) и осциллятором (OSC):
AVC/OSC
Код
814 000 001
814 000 005
814 000 002
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Область применения, мм
120 - 275
120 - 275
120 - 275
Длина электродов, мм
30 - 55
30 - 55
30 - 55
Диаметр проволоки*, мм
0.8/1.0**
0.8/1.0**
0.8/1.0**
Вес машины, включая пакет шлангов, кг
22.5
24.0
28.7
Длина пакета шлангов, м
7.5
7.5
7.5

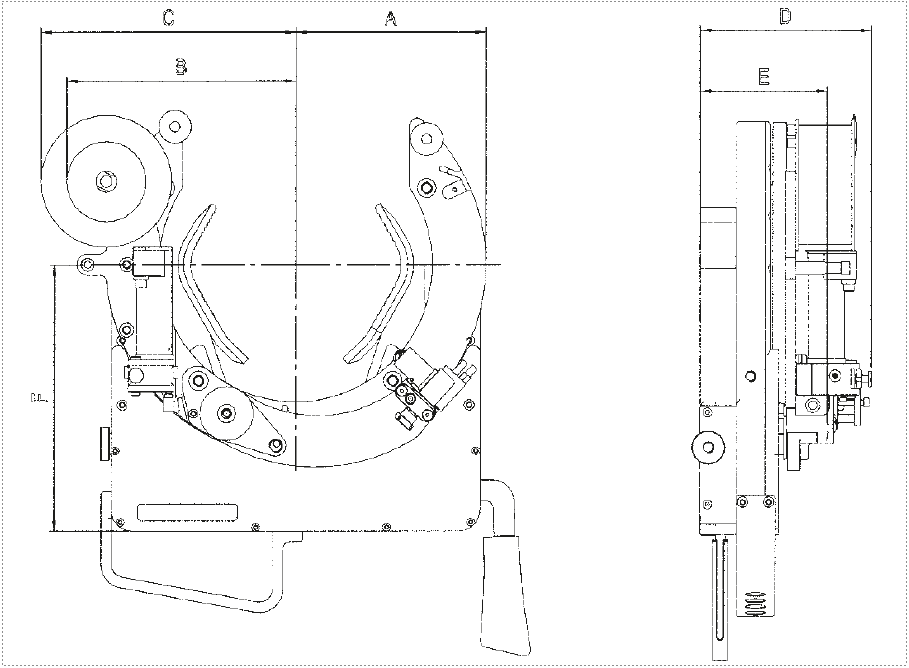

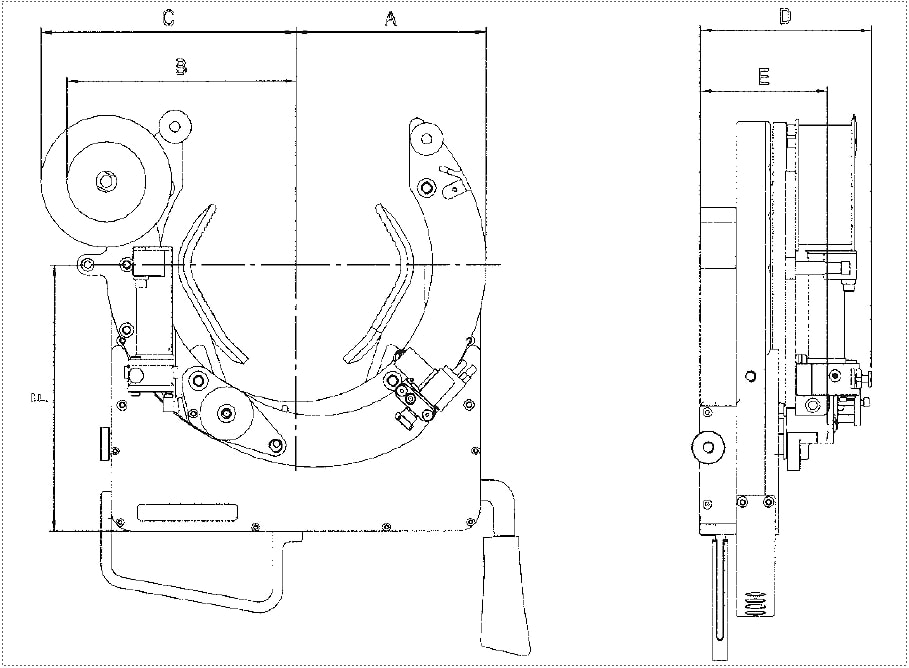

Размер "A", мм
215.00
215.00
245.00
Размер "B", мм без холодной проволоки KD
215.00
-
-
Размер "C", мм с холодной проволокой KD
-
237.00
274.00
Размер "D", мм
170.00
170.00
206.00
Размер "E", мм
146.00
146.00
191.00
Размер "F", мм
270.00
270.00
270.00
Встроенный пульт дист. управления
Корпус горелки с жидкостным охл.
Поворотный корпус горелки
Муфта ручного вращения ротора
Точная настройка положения
электрода
Бесступенчатая регулируемая
система зажима
Доп. расширение диапазона зажима
Встроенная подача холодной пров.
Внешняя подача холодной пров.
Точная настройка положения пров.
Электронный контроль дугового
промежутка AVC***
Блок колебаний OSC***
- Функция включена - Функция не включена - Функция включена только условно (можно дооснастить)
* с принадлежностями ** Комплекты для переоборудования KD доступны в качестве опции (стр. 66)
*** Может использоваться только в сочетании с источником питания для орбитальной сварки ORBIMAT 300 CA AVC/OSC.

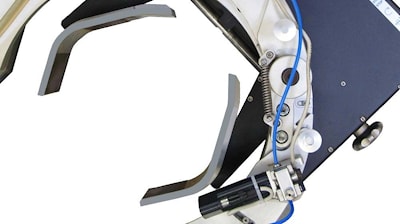

Орбитальный сварочный пистолет ORBIWELD TP 1000 и TP 1000 AVC/OSC
