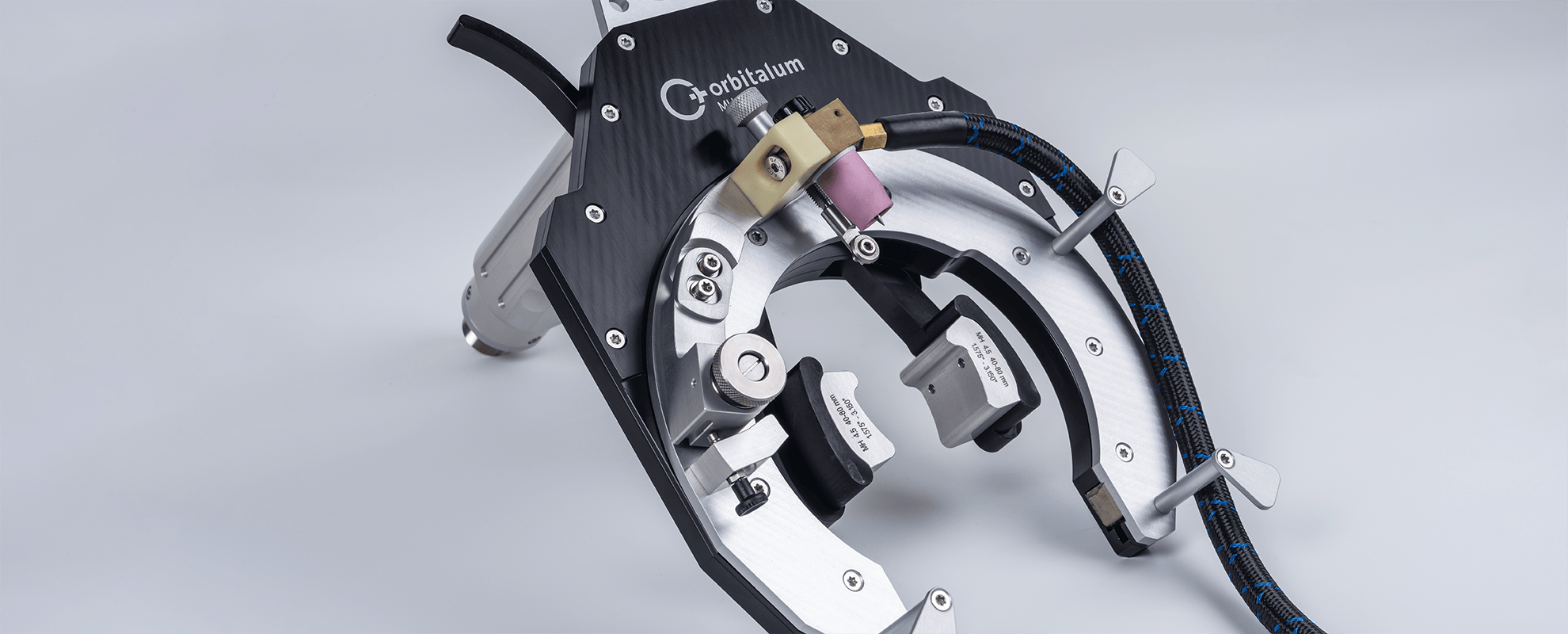

Мобильная головка для орбитальной сварки открытой дугой Orbitalum MH 6.6 Для сварки труб диаметром 40 - 168.3 мм
Гибкие и мобильные орбитальные сварочные головки для труб из нержавеющей стали
Сварочные головки серии MH разработаны для профессионалов, которые занимаются орбитальной сваркой труб в ограниченных пространствах. Их компактная конструкция и узкий корпус позволяют использовать эти головки для сварки труб даже в самых труднодоступных местах. Эти головки идеально подходят для работы с мобильным сварочным оборудованием и совместимы с источниками питания SW.
Особенности орбитальных головок MH:
-
Простой и удобный монтаж: Сварочная головка оснащена газовым охлаждением и системой бесступенчатой регулировки, что позволяет эффективно сваривать не только прямые трубные швы, но и угловые соединения. Это делает серию MH универсальной для различных типов трубных соединений.
-
Мобильность и удобство использования: Сварочные головки MH обладают легким весом (4-6 кг), что делает их удобными для работы в сборочных и ремонтных условиях. Все основные регулировки и настройки можно производить без использования инструментов, что ускоряет процесс сварки.
-
Широкий диапазон диаметров: Использование бесступенчатого зажимного механизма позволяет работать с трубами различных диаметров, что делает серию MH универсальной для различных приложений. В комплект входят редукционные губки для расширения диапазона диаметров, что упрощает настройку оборудования.
Применение в промышленных и ремонтных работах
Orbitalum MH 6.6 подходят для работы с трубами диаметром от 4 до 16,8 см. Эта головка обеспечивают высокое качество сварных соединений и подходят для сварки труб в самых различных сферах, включая производство теплообменников и мобильную сварку.
| ОРБИТАЛЬНЫЕ СВАРОЧНЫЕ ГОЛОВКИ | MH 6.6 |
| Код | 805 000 001 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Область применения, мм | 40 - 168.3 |
| Длина электродов, мм | 30 - 55 |
| Вес машины, включая силовой/газовый кабель, кг | 6,11 |
| Длина силового/газового шланга, м | 7,00 |
| Размер "A", мм | 290,00 |
| Размер "B", мм | 145,00 |
| Размер "C", мм | 145,00 |
| Размер "D", мм | 251,00 |
| Размер "E", мм | 110,00 |
| Размер "F", мм | 296,70 |
| Размер "G", мм | 88,90 |
| Размер "H", мм | 69,90 - 73,90 |
| КОМПЛЕКТ ПОСТАВКИ | |
| Транспортный ящик | |
| Расходные материалы/набор инструментов | |
| MH 3.0 редукционные кулачки 10 - 30 mm (0.394 - 1.181 in) | |
| MH 3.0 редукционные кулачки 30 - 45 mm (1.181 - 1.772 in) | |
| MH 4.5 редукционные кулачки 20 - 40 mm (0.787 - 1.575 in) | |
| MH 4.5 редукционные кулачки 40 - 80 mm (1,575 - 3,150 in) | |
| MH 6.6 редукционные кулачки 40 - 80 mm (1.575 - 3.150 in) | |
| MH 6.6 редукционные кулачки 80 - 120 mm (3.150 - 4.724 in) | |
| Инструкция по эксплуатации | |
| ДРУГИЕ ОСОБЕННОСТИ | |
| Регулировка угла электрода | |
| Распорка межэлектродного зазора | |
| Бесступенчатая регулируемая система зажима | |
| Поворотный корпус горелки | |
| Встроенная панель управления | |
| Защитная проушина | |
| Регулируемый кронштейн держателя горелки | |
| Тонкая настройка горелки | |
| Защелка рычага горелки | |
| - Функция включена - Функция не включена | |
