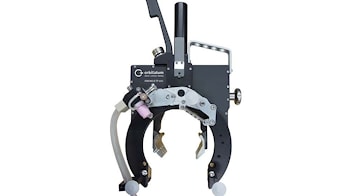

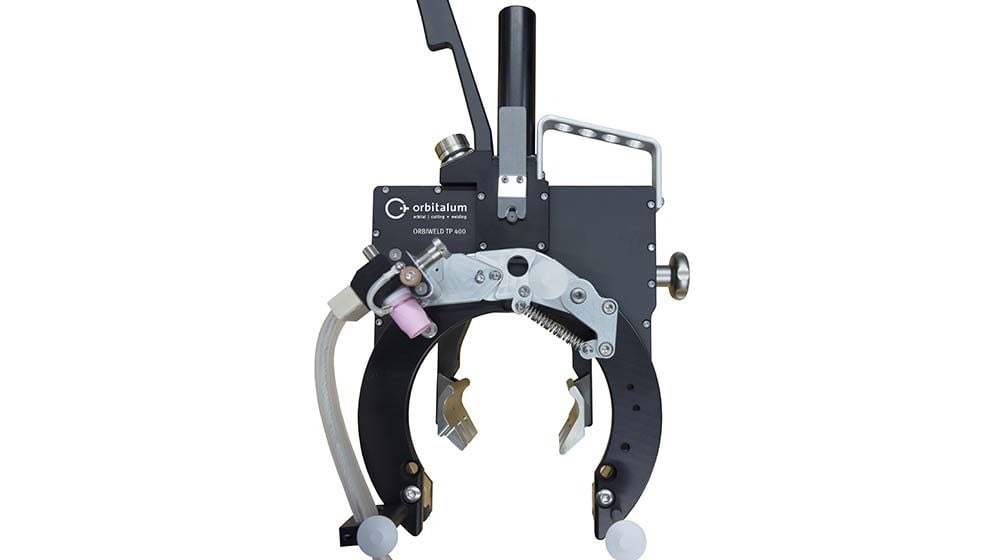

Орбитальный сварочный пистолет Orbitalum ORBIWELD TP 600 Для сварки труб диаметром 70 - 170 мм
Для сварки труб диаметром 70 - 170 мм
Инновационная серия ORBIWELD TP для сварки
Серия ORBIWELD TP представляет собой революционный подход к сварочным головкам. Благодаря интеграции приводного двигателя в корпус, данное устройство обладает компактным и функциональным дизайном. Это устраняет необходимость в громоздких сварочных системах и идеально подходит для мобильных сварочных работ.
Ключевые особенности серии TP:
- Компактный дизайн без лишних выступов для легкости использования.
- Подходит для работы как с холодной проволокой, так и без неё.
- Все головки TP могут быть дооснащены блоками холодной проволоки.
- Катушка для присадочной проволоки, установленная на корпусе, предотвращает повреждение проволоки.
- Возможность точной настройки сопла по вертикали и горизонтали.
- Открытая дуговая система для повышения контроля над процессом.
- Регулируемый зажимной механизм без ступеней.
- Горелка TIG с жидкостным охлаждением для сложных сварочных швов.
- Удобная настройка зажимного узла без использования дополнительных инструментов.
- Зажимные пластины из инструментальной стали для надежного крепления труб.

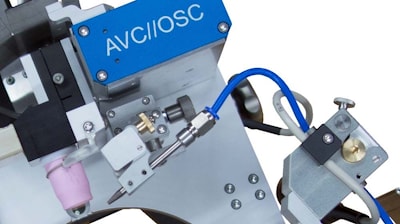

Дополнительные возможности TP AVC/OSC:
- Электронное управление дуговым разрядником с осцилляцией (OSC) для повышения качества сварки.
- Автоматическая поддержка длины дуги: Механическая регулировка обеспечивает постоянное расстояние, а для версий AVC/OSC — автоматический шаг.
- Подходят для толстостенных труб: Возможность многослойной сварки.
- Гибкость в изменении диаметра трубы: Максимальный путь колебания горелки составляет 20 мм (0,787 дюйма).

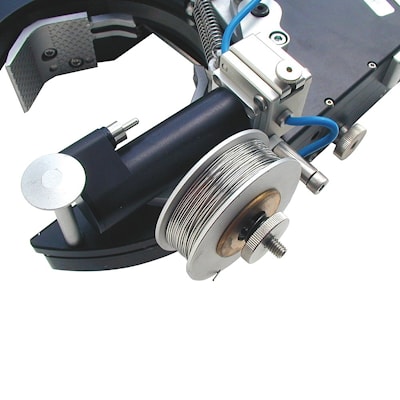

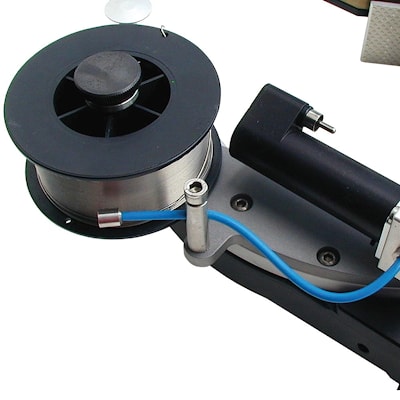

- Интегрированное устройство подачи холодной проволоки с креплением для стандартной катушки D 100 мм/1 кг (3,937 дюйма/2,2 фунта).
| МОДЕЛЬ | TP 600 | TP 600 | TP 600 |
| С блоком холодной проволоки (КД): | KD3-100 | KD3-100 | |
| С контролем дугового промежутка (AVC) и осциллятором (OSC): | AVC/OSC | ||
| Код | 813 000 001 | 813 000 005 | 813 000 002 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Область применения, мм | 70 - 170 | 70 - 170 | 70 - 170 |
| Длина электродов, мм | 30 - 55 | 30 - 55 | 30 - 55 |
| Диаметр проволоки*, мм | 0.8/1.0** | 0.8/1.0** | 0.8/1.0** |
| Вес машины, включая пакет шлангов, кг | 13.7 | 15.2 | 18.9 |
| Длина пакета шлангов, м | 7.5 | 7.5 | 7.5 |

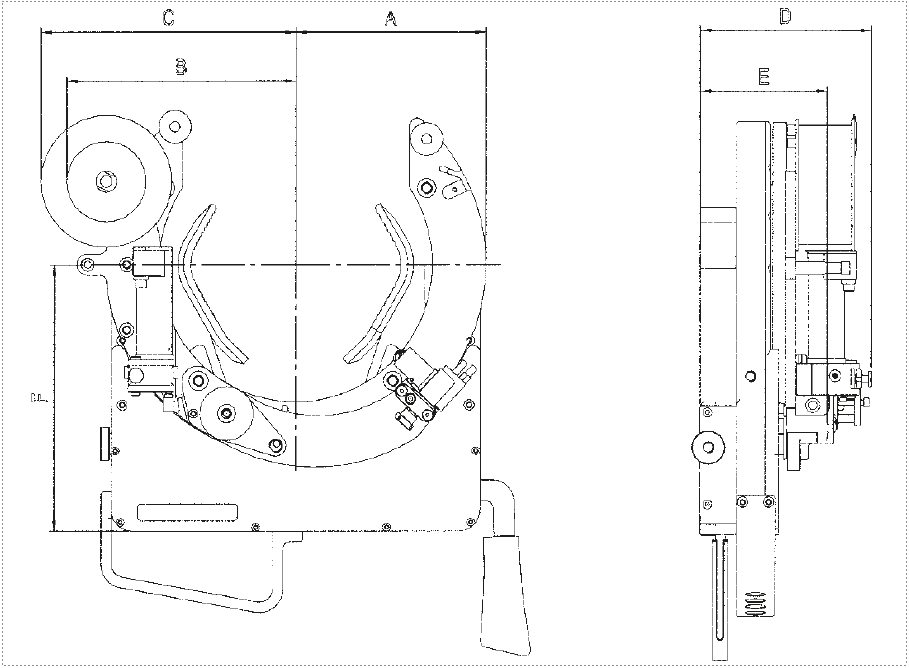

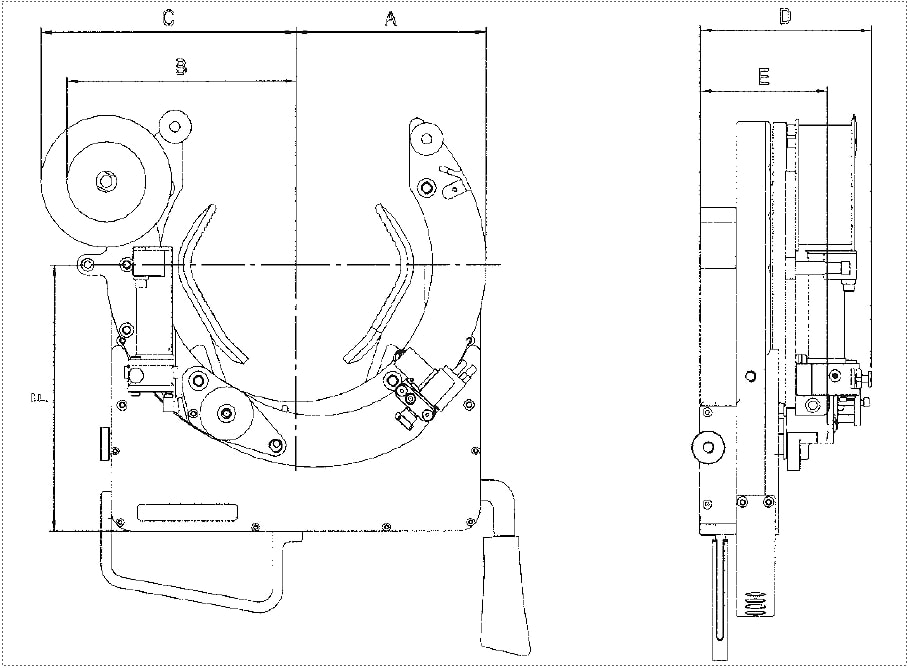

| Размер "A", мм | 147.00 | 147.00 | 185.00 |
| Размер "B", мм без холодной проволоки KD | 147.00 | - | - |
| Размер "C", мм с холодной проволокой KD | - | 196.00 | 215.00 |
| Размер "D", мм | 140.00 | 140.00 | 186.00 |
| Размер "E", мм | 97.00 | 97.00 | 172.00 |
| Размер "F", мм | 202.00 | 202.00 | 202.00 |
| Встроенный пульт дист. управления | |||
| Корпус горелки с жидкостным охл. | |||
| Поворотный корпус горелки | |||
| Муфта ручного вращения ротора | |||
| Точная настройка положения электрода | |||
| Бесступенчатая регулируемая система зажима | |||
| Доп. расширение диапазона зажима | |||
| Встроенная подача холодной пров. | |||
| Внешняя подача холодной пров. | |||
| Точная настройка положения пров. | |||
| Электронный контроль дугового промежутка AVC*** | |||
| Блок колебаний OSC*** | |||
| - Функция включена - Функция не включена - Функция включена только условно (можно дооснастить) * с принадлежностями ** Комплекты для переоборудования KD доступны в качестве опции (стр. 66) *** Может использоваться только в сочетании с источником питания для орбитальной сварки ORBIMAT 300 CA AVC/OSC. | |||
Орбитальный сварочный пистолет ORBIWELD TP 600 и TP 600 AVC/OSC
Если вы хотите купить орбитальный сварочный пистолет orbitalum orbiweld tp 600 , вы можете:
Ещё из раздела Головки для орбитальной сварки открытой дугой

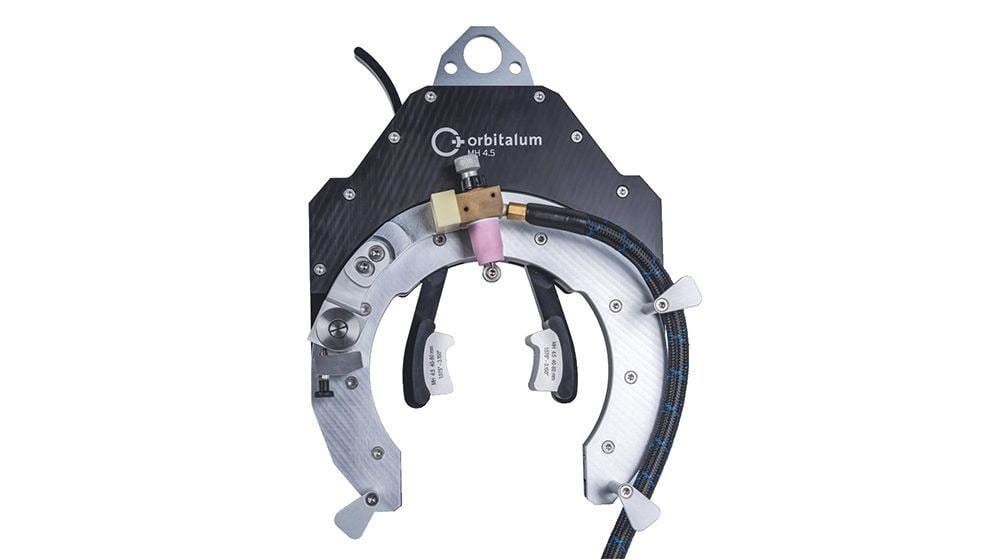

Компактные орбитальные сварочные головки MH для мобильной сварки труб Открытые орбитальные сварочные головки серии MH предназначены для использования в условиях ограниченного пространства, где необходима сварка тонкостенных труб из нержавеющей ...
