Серия ORBIWELD TP: Компактные и эффективные сварочные головки для профессионалов
Серия ORBIWELD TP выделяется уникальным дизайном и функциональностью, предлагая компактную конструкцию благодаря интегрированному приводному двигателю. Эта особенность позволяет исключить громоздкие и трудоемкие механизмы, характерные для традиционных сварочных головок, что делает ORBIWELD TP идеальным решением для мобильных работ на строительных площадках.
Основные характеристики серии ORBIWELD TP:
Компактный и эргономичный дизайн: Отсутствие выступающих деталей для максимального удобства.
Гибкость в использовании: Возможность работы как с подачей холодной проволоки, так и без нее.
Удобная дооснащаемость: Блок холодной проволоки может быть установлен на всех головках TP, что расширяет функциональность.
Инновационная система подачи проволоки: Катушка с присадочной проволокой расположена на корпусе для предотвращения скручивания.
Точная регулировка сопла: Возможность вертикальной и горизонтальной настройки для достижения идеальных результатов.
Эффективная система с открытой дугой: Обеспечивает надежное соединение при сварке.
Регулируемый зажимной механизм: Бесступенчатая настройка для оптимального зажатия трубы.
Горелка TIG с жидкостным охлаждением: Позволяет легко выполнять сварку угловых швов и муфт коротких труб.
Простота настройки: Регулировка зажимного узла по диаметру трубы без дополнительных инструментов.
В варочной головке TP 400 используются зажимные губки из нержавеющей стали, что повышает точность и простоту выравнивания. Головки TP легко центрируются и фиксируются с помощью зажимных рычагов, а кнопки управления, встроенные в корпус, устраняют необходимость в дистанционном управлении.
Дополнительные возможности TP AVC/OSC:
Электронное управление дуговым разрядником с осцилляцией (OSC) для повышения качества сварки.
Автоматическая поддержка длины дуги: Механическая регулировка обеспечивает постоянное расстояние, а для версий AVC/OSC — автоматический шаг.
Подходят для толстостенных труб: Возможность многослойной сварки.
Гибкость в изменении диаметра трубы: Максимальный путь колебания горелки составляет 20 мм (0,787 дюйма).
Интегрированное устройство подачи холодной проволоки с креплением для стандартной катушки D 100 мм/1 кг (3,937 дюйма/2,2 фунта).
МОДЕЛЬ
TP 400
TP 400
TP 400
С блоком холодной проволоки (КД):
KD3-100
KD3-100
С контролем дугового промежутка (AVC) и осциллятором (OSC):
AVC/OSC
Код
812 000 010
812 000 011
812 000 012
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Область применения, мм
(15)*/30 - 115
(15)*/30 - 115
(15)*/30 - 115
Длина электродов, мм
30 - 55
30 - 55
30 - 55
Диаметр проволоки*, мм
0.8/1.0**
0.8/1.0**
0.8/1.0**
Вес машины, включая пакет шлангов, кг
11.0
12.5
15.2
Длина пакета шлангов, м
7.5
7.5
7.5

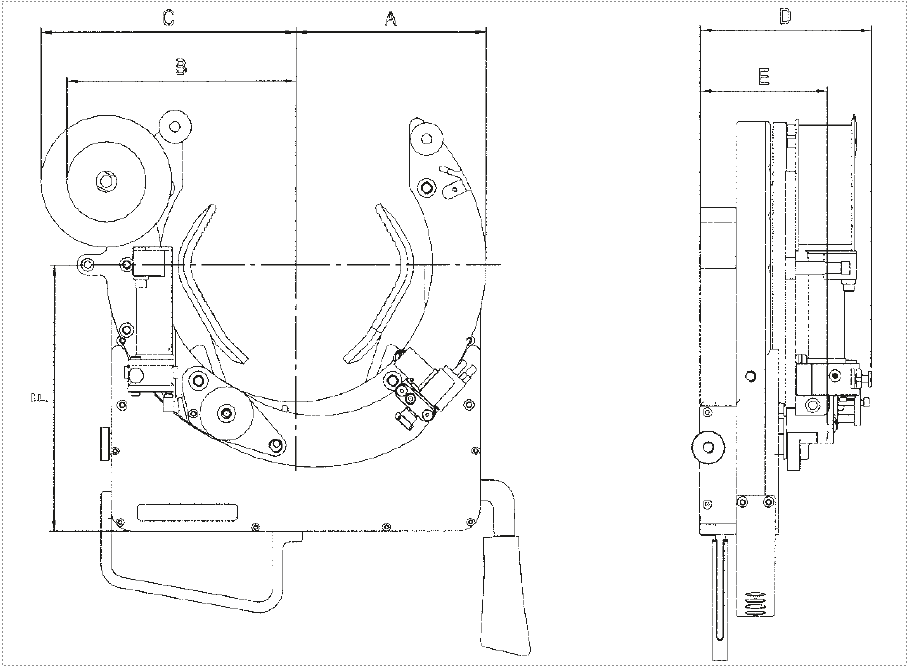

Размер "A", мм
108.00
108.00
150.00
Размер "B", мм без холодной проволоки KD
108.00
-
-
Размер "C", мм с холодной проволокой KD
180.00
175.00
Размер "D", мм
120.00
182.00
182.00
Размер "E", мм
90.00
165.00
165.00
Размер "F", мм
200.00
200.00
200.00
Встроенный пульт дист. управления
Корпус горелки с жидкостным охл.
Поворотный корпус горелки
Муфта ручного вращения ротора
Точная настройка положения
электрода
Бесступенчатая регулируемая
система зажима
Доп. расширение диапазона зажима
Встроенная подача холодной пров.
Внешняя подача холодной пров.
Точная настройка положения пров.
Электронный контроль дугового
промежутка AVC***
Блок колебаний OSC***
- Функция включена - Функция не включена - Функция включена только условно (можно дооснастить)
* с принадлежностями ** Комплекты для переоборудования KD доступны в качестве опции (стр. 66)
*** Может использоваться только в сочетании с источником питания для орбитальной сварки ORBIMAT 300 CA AVC/OSC.

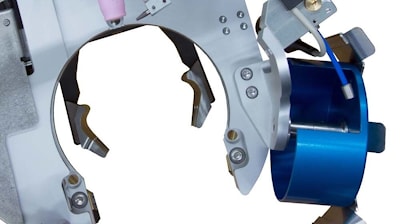

Орбитальный сварочный пистолет ORBIWELD TP 400 и TP 400 AVC/OSC
