Ремонт теплообменного оборудования и трубных досок: как технологии Orbitalum экономят недели простоя
Орбитальная сварка теплообменного оборудования и трубных досок: технологии Orbitalum для сокращения сроков ремонта
В энергетике, нефтехимии и тяжелой промышленности незапланированная остановка кожухотрубчатого теплообменника, подогревателя или котла означает огромные убытки за каждый день простоя. Традиционный ремонт трубных решеток, коллекторов и змеевиков всегда был критическим узлом: сотни плотно расположенных трубок и тесные трубные колена требуют безупречной проварки в условиях экстремального дефицита пространства.
1. Вызовы ремонта: плотный шаг, сложный доступ и человеческий фактор
При перетрубковке (реболлинге) и монтаже теплообменных аппаратов главный враг ремонтной бригады — теснота и физические ограничения.
- Плотность упаковки: Расстояние между соседними трубками на решетках и змеевиках часто составляет считанные миллиметры, где обычная горелка для ручной сварки TIG физически не помещается.
- Трудоемкость позиционирования: При ручной сварке или использовании устаревших систем центровка и фиксация инструмента на каждом стыке отнимают до 80% всего рабочего времени.
- Риск повторного брака: Дефекты в виде непроваров или пор обнаруживаются только при гидроиспытаниях готового аппарата. Это влечет за собой вторичный демонтаж, повторную зачистку и затяжку сроков сдачи объекта на недели.
2. Специализированные решения Orbitalum под каждую задачу
Компания Orbitalum Tools разделяет задачи ремонта и сборки теплообменного оборудования на узкие технологические операции, предлагая узкоспециализированный инструмент.

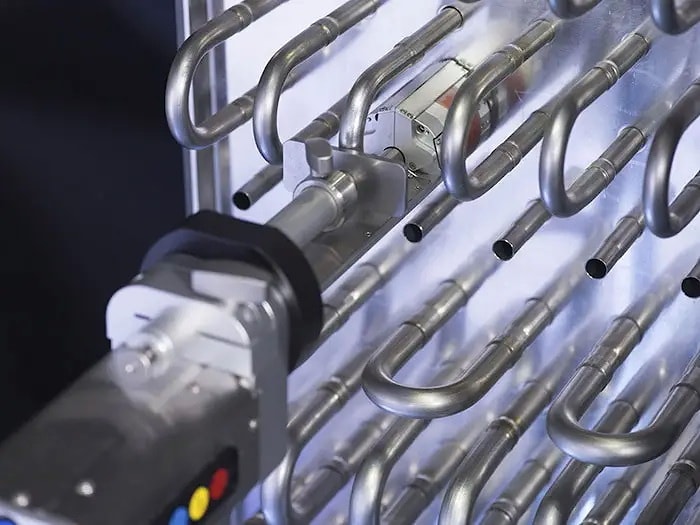

Сварка трубных коленов («бубликов»): закрытые головки серии HX
Для сварки изогнутых трубных секций и гибов в условиях критически малого межцентрового расстояния применяются закрытые сварочные головки серии HX:

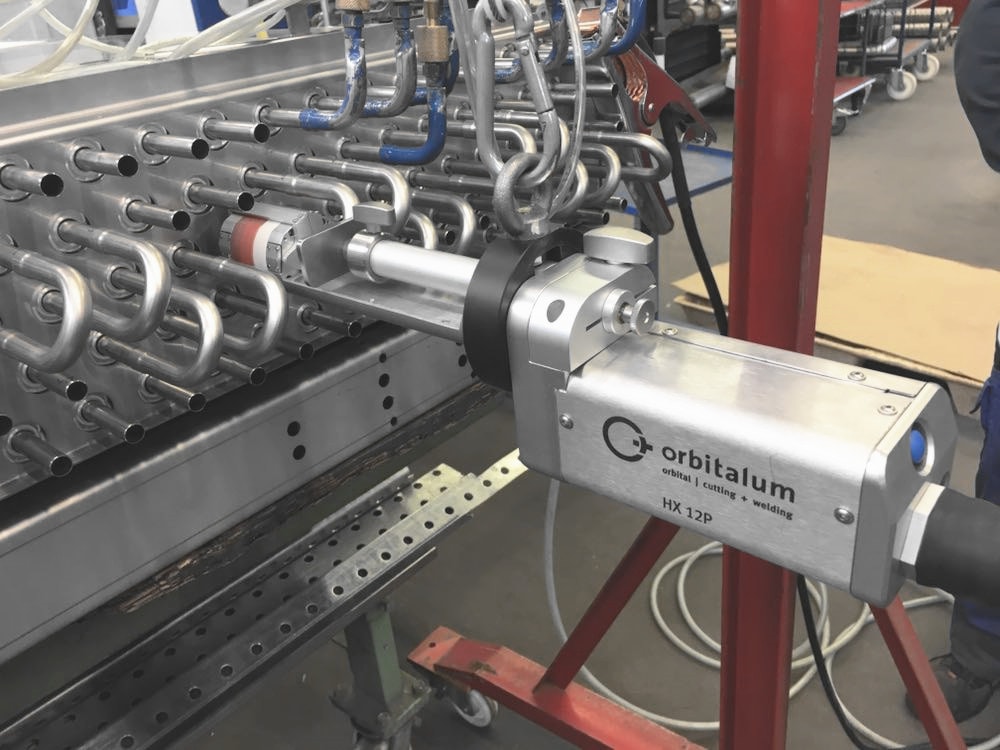

- HX 12P / HX 25P: Предназначены для работы в местах, где расстояние между трубами составляет менее 40 мм (для HX 12P, диаметры 9,5–13,3 мм) и менее 60 мм (для HX 25P, диаметры 18,0–25,4 мм).

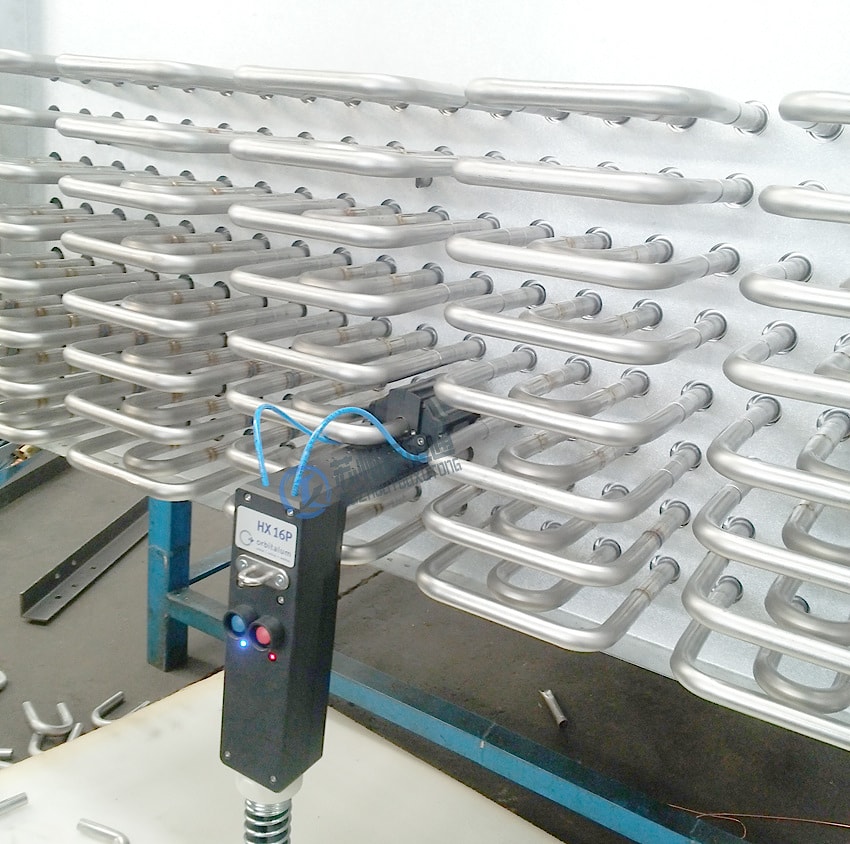

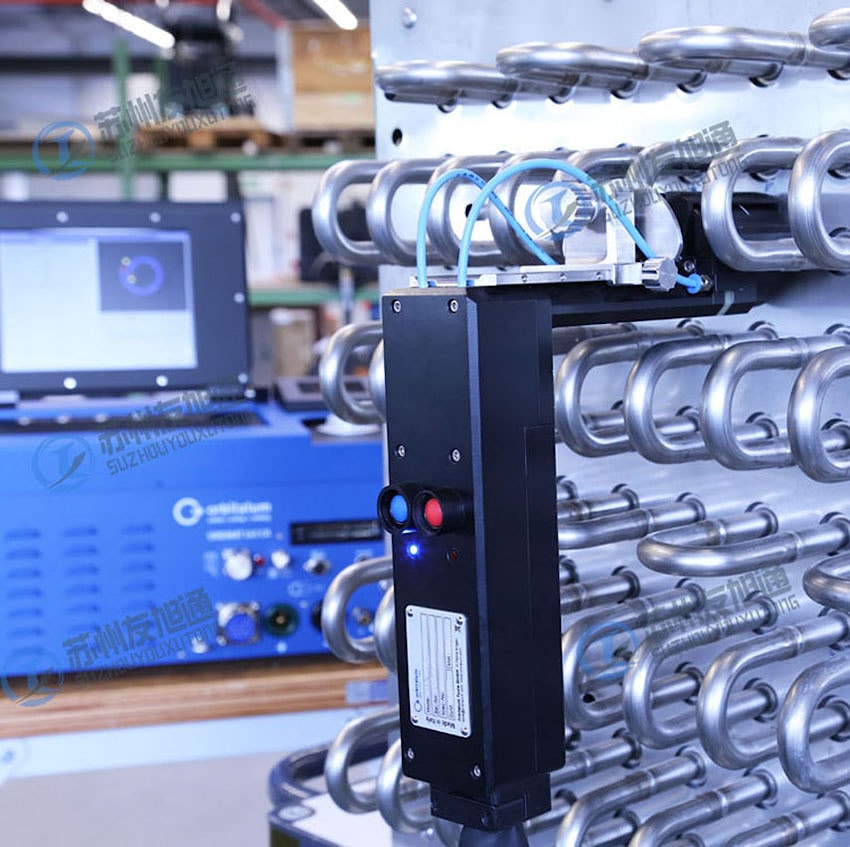

- HX 16P (диаметры 15,0–16,8 мм): Самоудерживающаяся сварочная головка с запатентованной системой пневматического поршня. Фиксация происходит за секунды, что экономит за смену до 80% времени на вспомогательные операции и подготовку.

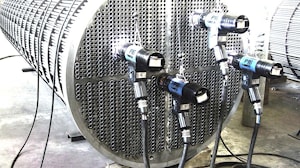

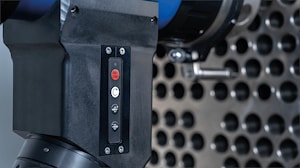

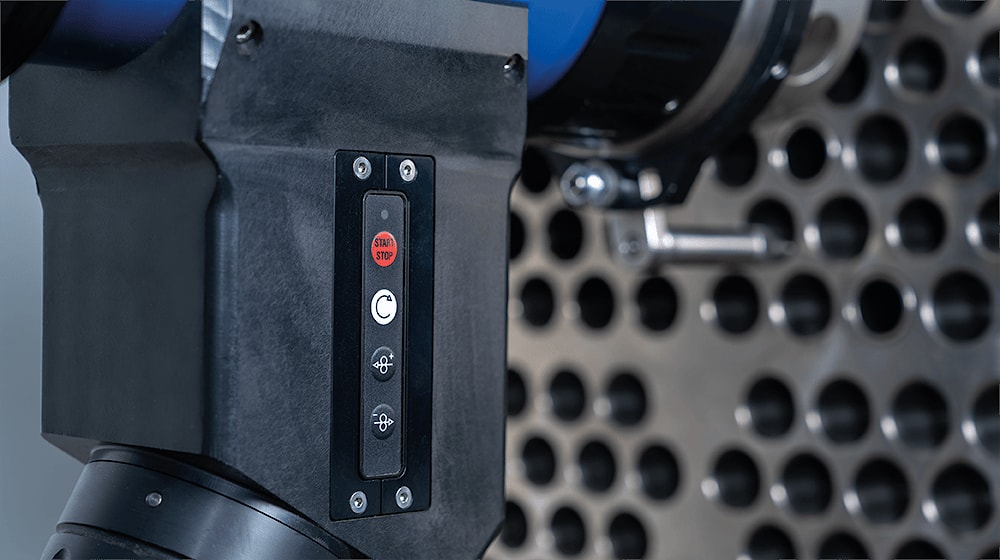

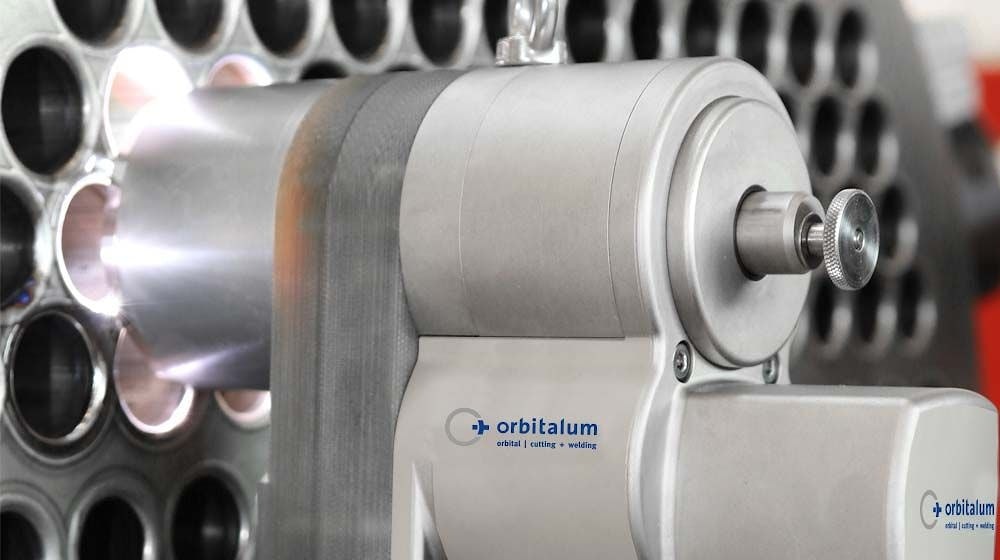

Сварка труб в трубные доски: серии TX и P16 EVO
Для соединения труб с коллекторами и трубными решетками разработаны узкоспециализированные головки:

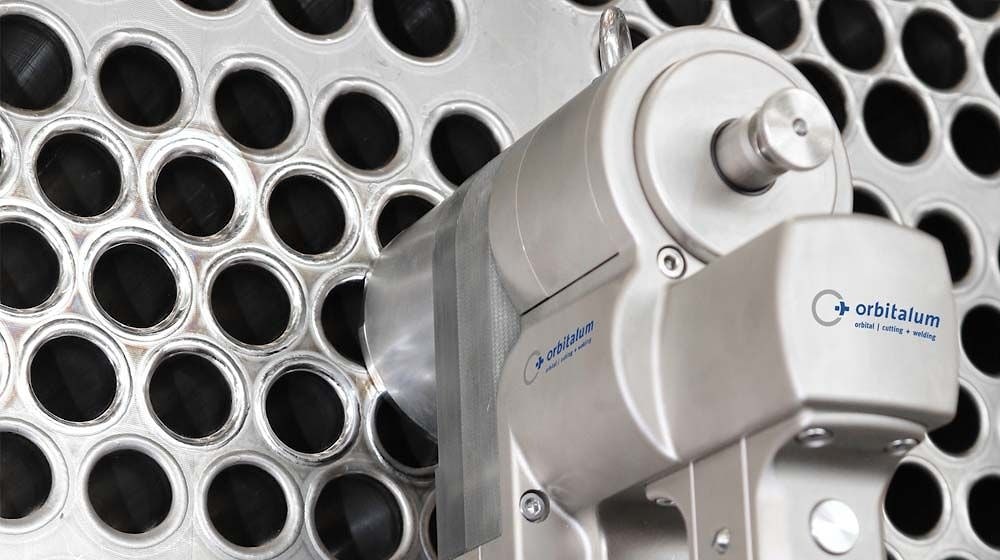

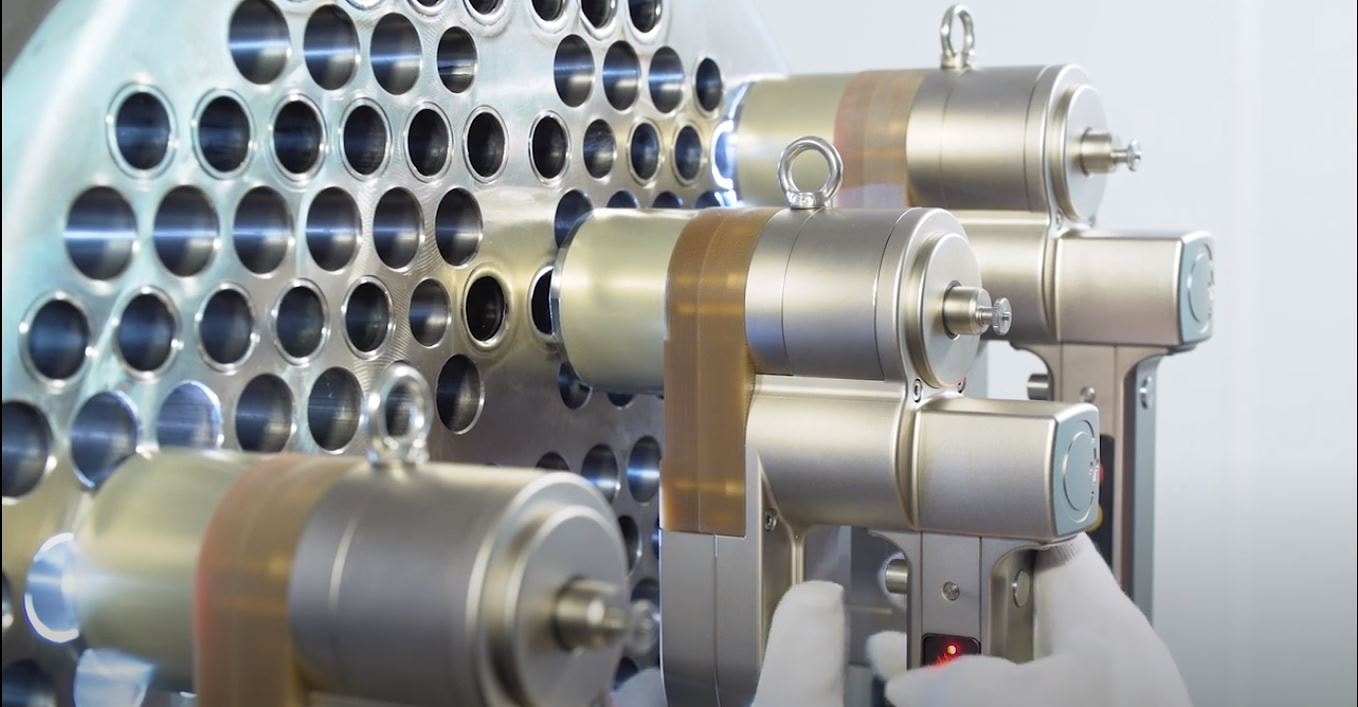

- TX 38P: Прецизионная головка для труб с наружным диаметром от 10 до 40 мм. Гарантирует аккуратную проварку шва «труба – трубная доска» без перегрева металла.

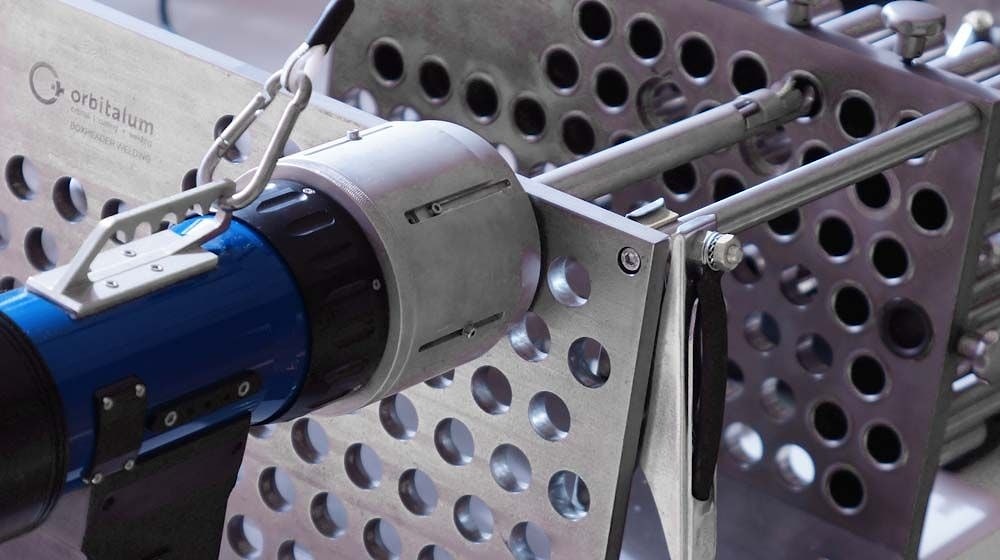

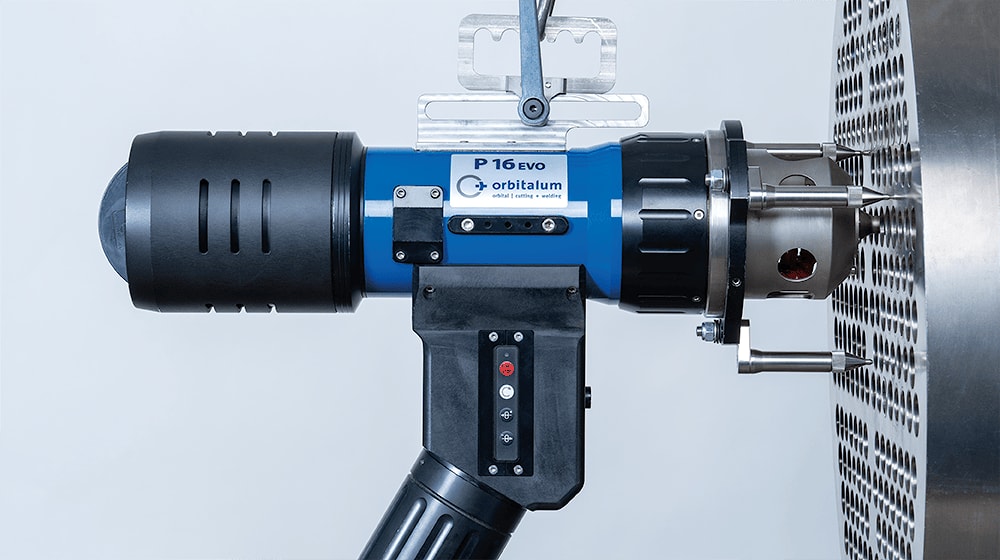

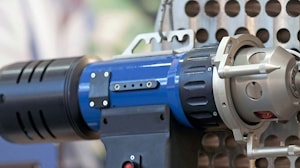

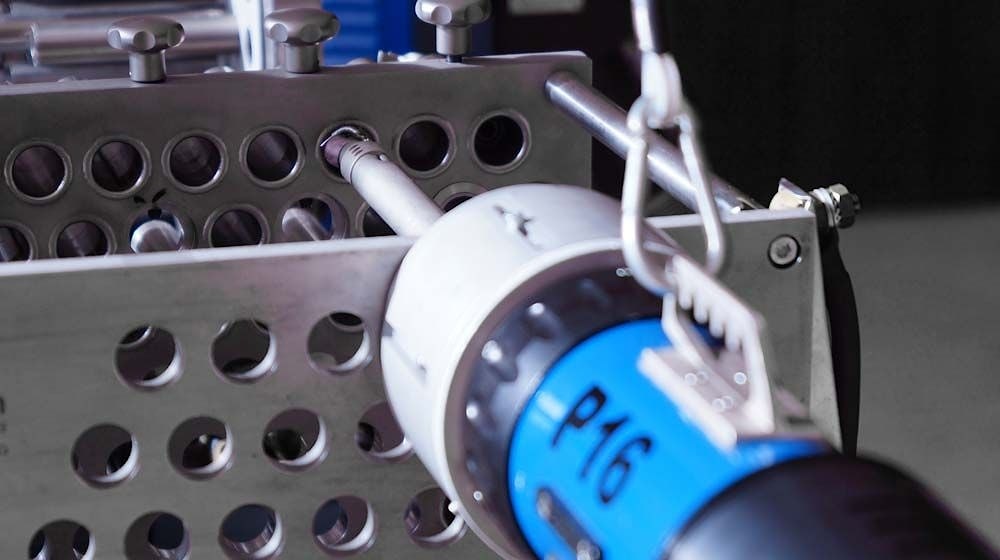

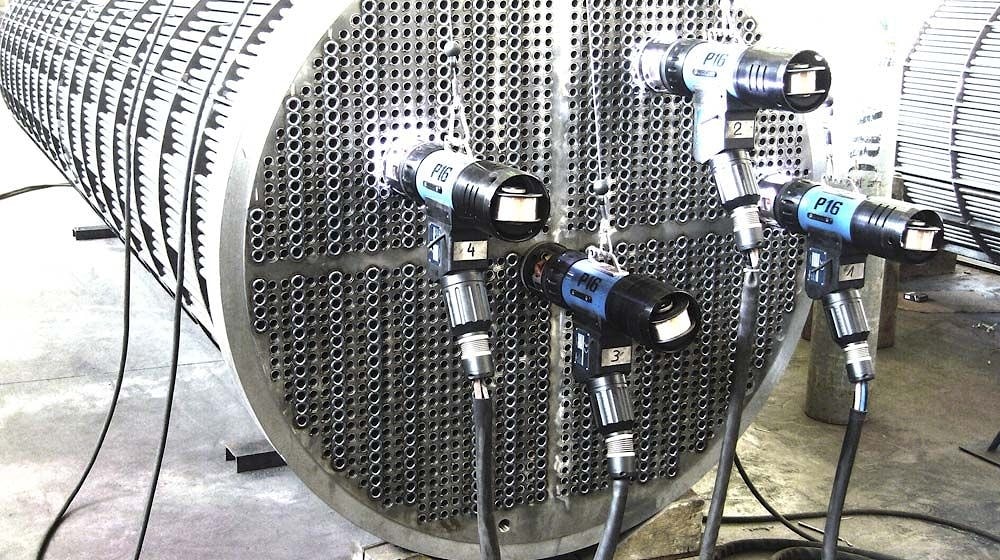

- P16 EVO / P16 EVO (KD): Универсальные головки для диаметров от 10 до 78 мм (внутренний/наружный).
- P16 EVO AVC: Модификация с системой автоматического контроля дугового промежутка (AVC) для работы с диаметрами от 12 до 100 мм, обеспечивающая стабильное тепловложение на сложных толстостенных профилях.
- Специальные горелки для орбитальных сварочных головок Orbitalum P16 и P16 EVO, P16 AVC

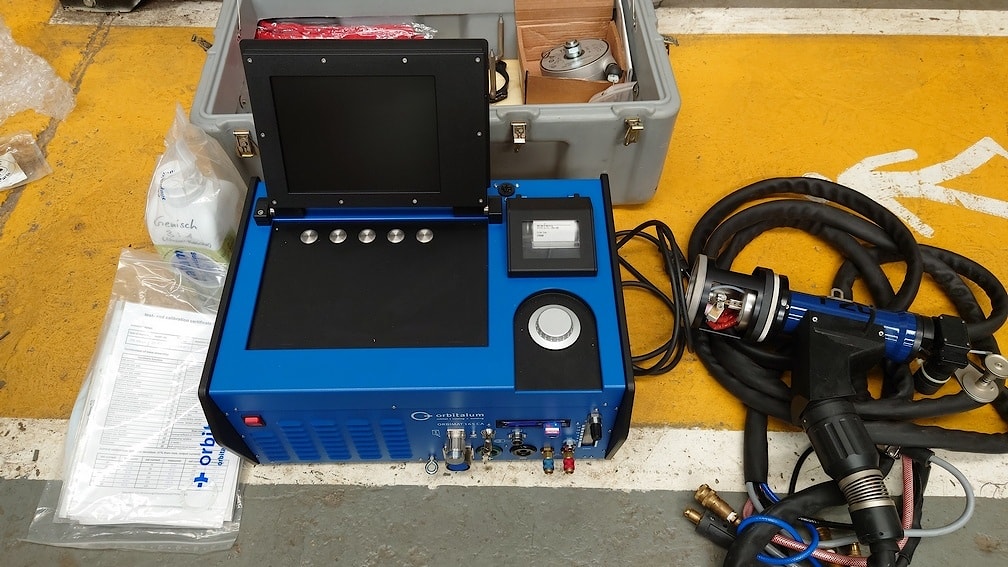

3. Новое поколение источников тока ORBIMAT: интеллект и мощь
Для управления процессом сварки и обеспечения 100% повторяемости результатов используется обновленная линейка источников питания:

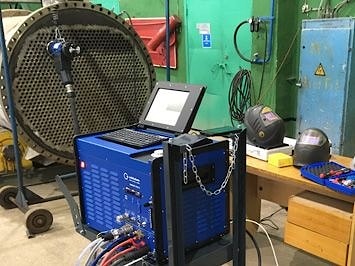

- Orbimat 180 SW (Smart Welder Plus): Легкий цифровой источник тока для мобильного применения и работы на объекте.
- Orbimat 300 SW (Power Welder): Промышленный флагман высокой мощности для непрерывной интенсивной эксплуатации.
- Orbimat 300 CA AVC/OSC (Power Welder AVC/OSC): Высокотехнологичная система с интегрированным управлением напряжением дуги (AVC) и колебаниями электрода (OSC) для сварки толстостенных труб и трубок сложных конфигураций.
4. Экономический эффект: как технология превращается в прибыль
Внедрение специализированного комплекса Orbitalum кардинально меняет экономику ремонтного процесса:

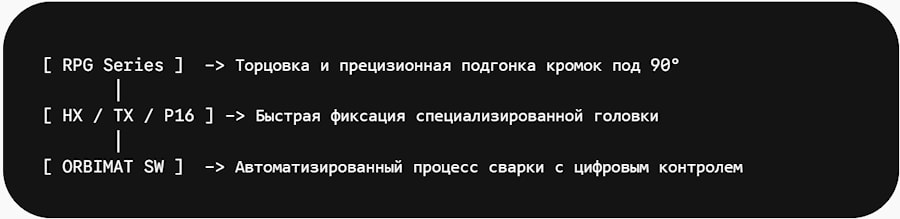

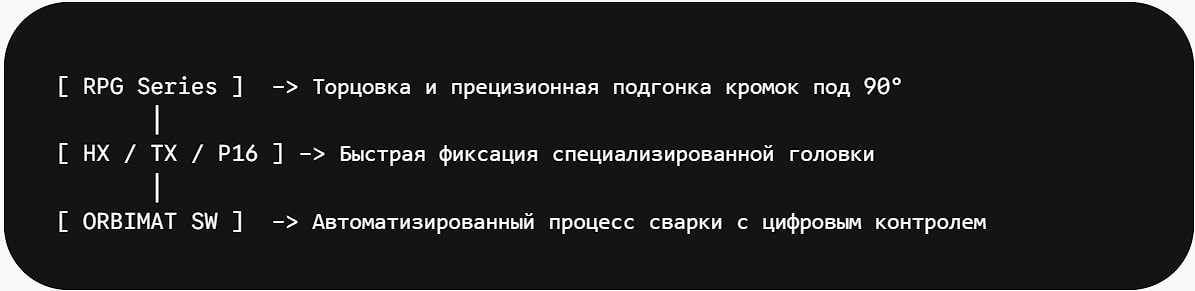

| Параметр | Ручная TIG-сварка | Комплекс Orbitalum (RPG + HX/TX + ORBIMAT) |
| Подготовка и фиксация | Ручная пригонка, высокие трудозатраты | До 80% быстрее за счет запатентованной фиксации (на примере HX 16P) |

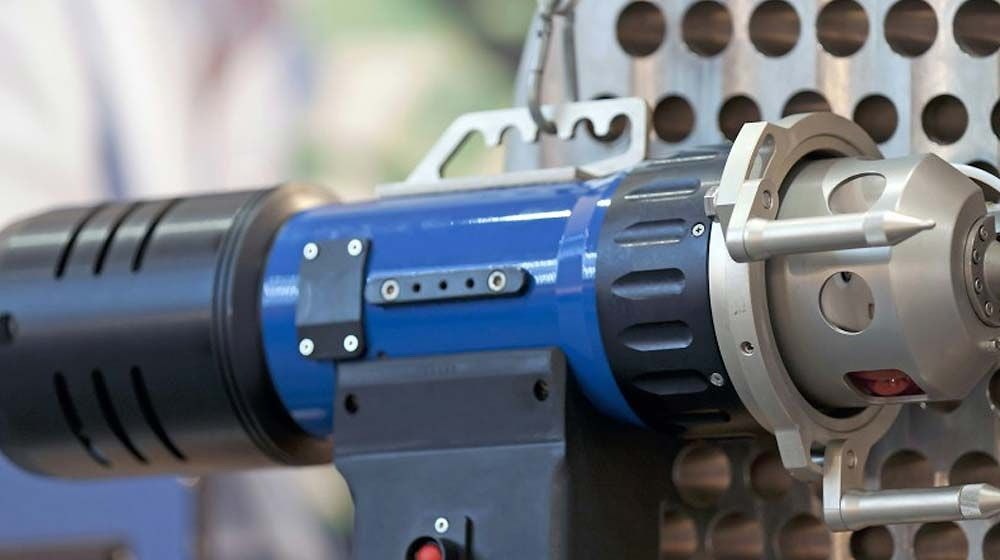

| Точность торцовки | Снятие фаски торцевателями старых типов | Бесстружечная торцовка RPG с идеальным углом 90° |
| Процент брака при сдаче | До 10–15% переделок после гидроиспытаний | Менее 0,5% (полное исключение фактора усталости) |
| Сроки простоя агрегата | 14–21 день | 3–5 дней с момента начала работ |
Инвестиции в уверенность
Приобретение оборудования Orbitalum — это не просто обновление парка инструментов, а стратегическая защита бизнеса от технологических рисков. Высочайшая надежность и ресурс работы техники исключают незапланированные поломки в разгар ремонтной кампании.
Когда каждый день простоя промышленного котла или теплообменника обходится предприятию в десятки тысяч рублей, сокращение сроков ремонта в 3–4 раза позволяет полностью окупить инвестиции в комплект Orbitalum уже на 1–2 крупных объектах. Вы получаете гарантированный результат, стабильное качество каждого шва и авторитет надежного подрядчика на рынке.
