Фармацевтическая и биотехнологическая отрасли выдвигают самые жесткие требования к чистоте и геометрии внутренних поверхностей трубопроводных систем. При транспортировке воды для инъекций (WFI), очищенной воды (PW), питательных сред и чистых паров любая деформация сварного шва становится критическим риском для всего производственного цикла.

1. Цена ошибки: почему в фарм-секторе недопустимы лакуны и поры

В технологических трубопроводах Clean-in-Place (CIP) и Sterilize-in-Place (SIP) чистый шов — это не просто вопрос прочности, а гарантия микробиологической безопасности.

• Риск образования биопленок: Поры, несоосность, шлаковые включения, непровары или микроскопические лакуны формируют «карманы» (зоны застоя). В них накапливаются органические остатки, где бактерии образуют устойчивые биопленки, защищенные от действия моющих средств и стерилизующего пара.
• Окисление и коррозия: Цвета побежалости (цвета окисления) внутри трубы нарушают пассивирующий слой нержавеющей стали (типа 316L), приводя к питтинговой коррозии и вымыванию тяжелых металлов в готовый препарат.
• Финансовые последствия: Одно некорректное соединение способно привести к браку многотонной партии лекарственных средств, срыву валидации цеха и миллионным убыткам.

2. Стандарт ASME BPE: эталон качества технологических трубопроводов

Международный стандарт ASME BPE (Bioprocessing Equipment) регламентирует проектирование и монтаж оборудования для биофармацевтической промышленности. Согласно разделу MJ (Material Joining) стандарта ASME BPE и требованиям GMP / FDA:

• Геометрия шва: Внутренний валик должен быть плоским или с минимальным формированием, без подрезов и превышений ($Ra \le 0.38$–$0.51$ мкм с последующей электрополировкой).
• Контроль окисления: Допускается лишь едва заметное обесцвечивание в зоне термического влияния (согласно шкале AWS D18.1).
• 100% прослеживаемость: Каждый сварочный шов должен иметь свой паспорт с зафиксированными физическими параметрами процесса.

3. Комплексный технологический ответ Orbitalum

Для достижения показателей ASME BPE компания Orbitalum Tools предлагает замкнутый технологический цикл подготовка–сварка–протоколирование.

[ RPG / GF ] -> Механическая торцовка под 90° без заусенцев

[ ORBIWELD ] -> Закрытая сварочная головка с заполнением защитным газом
  [ ORBIMAT ]  -> Цифровой источник тока с авто программированием и ПО

Подготовка торцов (серия RPG / GF)

Сварка без присадочной проволоки (Autogenous TIG) требует абсолютного прилегания кромок. Безотклонительная торцовка машинками Orbitalum RPG обеспечивает перпендикулярность реза $90^\circ$ и отсутствия заусенцев, что полностью исключает образованию зазоров и непроваров.

Закрытые сварочные головки серии ORBIWELD (OW 38S, OW 76S, OW 115)

При сварке в закрытой камере воздух полностью вытесняется высокой концентрацией аргона чистоты 99.999%. Это полностью предотвращает появление цветов побежалости внутри трубы без необходимости использования громоздких систем защиты шва.

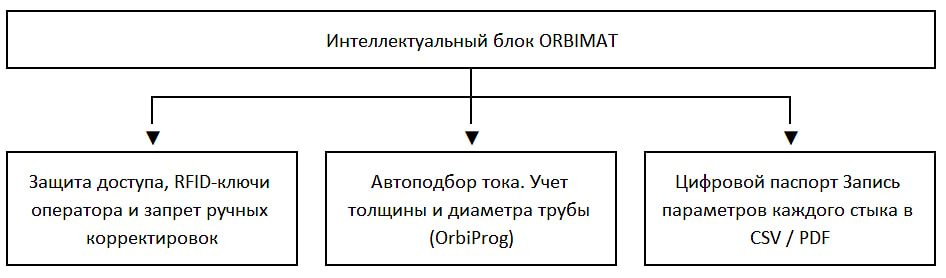

4. ПО Orbitalum и автоматическая валидация (IQ / OQ / PQ)

Главная сложность при аукционах и проверках регуляторов (FDA, GMP, Минздрав) — доказательство того, что каждый шов на объекте выполнен с одинаковым качеством. Источники питания ORBIMAT SW решают эту задачу на программном уровне.

• Автоматическое протоколирование: ПО фиксирует в реальном времени фактический сварочный ток, напряжение, скорость вращения дуги, расход защитного и формирующего газа, а также энергетическое вложение (Heat Input).
• Готовые отчеты для квалификации: Данные автоматически экспортируются в PDF/CSV или выводятся на встроенный термопринтер. Это формирует доказательную базу для процессов IQ (Installation Qualification) и OQ (Operational Qualification).
• Исключение человеческого фактора: Разграничение прав доступа через RFID-ключи гарантирует, что сварщик не сможет самостоятельно отклониться от утвержденной технологической карты (WPS).

5. Сравнение технологий: Ручная TIG-сварка vs. Орбитальные системы Orbitalum

Ваша выгода при оснащении фарм-объектов

Использование систем Orbitalum позволяет монтажным компаниям и генеральным подрядчикам выигрывать тендеры крупных фармацевтических предприятий (производителей инфузионных растворов, вакцин, ампульных производств). Вы получаете не просто сварочный аппарат, а готовый технологический регламент, гарантирующий успешное прохождение аудита любой международной инспекции.
