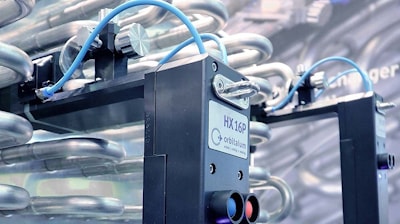

Орбитальная сварочная головка для теплообменников HX 16P

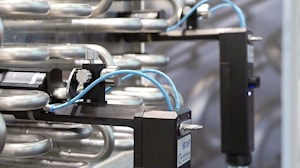

Головки для орбитальной сварки HX для компактных систем охлаждения устанавливают новые стандарты! HX означает теплообменник и сварку предварительно смонтированных колен в герметичных трубных пучках ребристых теплообменников. В мире нет более эффективного решения, чем это!
Все распространенные закрытые или открытые сварочные головки не подходят для их размещения между отдельными трубами ребристых теплообменников из-за их размера.
Серия HX впечатляет своей экономичностью и эффективностью по сравнению с обычными машинами по нескольким параметрам: концы труб теплообменника могут быть полностью снабжены коленами перед сваркой, а затем приварены в любом порядке. Для обычных головок для орбитальной сварки применяется принцип подгонки колена, сварки, подгонки колена, сварки и т. д., всегда начиная с центра трубной доски и двигаясь наружу. Если в дальнейшем при проверке качества будет обнаружен дефект сварного шва, все отводы должны быть отсоединены и в худшем случае (разрыв в середине пучка) должны быть приварены новые из-за фактора доступности.
С головкой HX нужно было бы заменить только поврежденный колено. Это конструктивное преимущество также делает систему Orbitalum идеальным инструментом для непревзойденно рентабельного ремонта. В отличие от открытых сварочных головок с громоздким узлом шланга, в HX постоянно интегрированы все соединения для электропитания, газа и охлаждающей воды.
Все источники тока для орбитальной сварки от Orbitalum автоматически определяют головку и ее свойства, так что перед началом сварки оператору нужно только вызвать заданную программу сварки и запустить процесс сварки.
Традиционно сложные теплообменники для систем охлаждения изготавливались из меди и спаивались с отводами труб. Высокая цена на медь побудила производителей перейти на нержавеющую сталь.
для производства. Нержавеющую сталь можно соединить экономично, надежно и качественно только сваркой вольфрамовым электродом в среде инертного газа (TIG) в сочетании с механизированной орбитальной сваркой.
ПРИМЕНЕНИЕ
HX 16P
Код
848 000 010
Наружный диаметр трубы, мин. - макс.*
15 - 16.8 мм
0.591" - 0.661"
Толщина стенки, мин. - макс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
HX 16P
Диаметр электрода
1.6 мм/0.063"
Вес машины с пакетом шлангов
5.9 кг
Длина пакета шлангов
7.5 м
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПНЕВМАТИЧЕСКАЯ КОРОБКА
Среда ввода
Аргон
Рекомендуемое входное давление
8 bar / 116 PSI
КОМПЛЕКТ ПОСТАВКИ
HX 16P
Орбитальная сварочная головка серии HX
1 шт.
Транспортировочный кейс
1 шт.
Пневматическая коробка
1 шт.
Шланг подачи (2 м) для пневматической коробки
1 шт.
Пара поворотных кронштейнов
пара
Упор
1 шт.
Комплект для выравнивания
1 к-т
Набор инструментов
1 к-т
Инструкции по эксплуатации и список запасных частей
