Орбитальные сварочные головки Orbitalum для тонких труб из нержавеющей стали


Орбитальные сварочные головки Orbitalum для тонких труб из нержавеющей стали

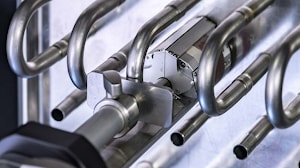

С помощью орбитальных сварочных головок серии HX, например, при строительстве теплообменников, можно очень эффективно и безопасно соединять изгибы труб с трубами из нержавеющей стали. Orbitalum расширяет свою серию с помощью HX 12P, особенно для очень компактных ребристых теплообменников, где используются трубы диаметром от 9,5 мм до 13,3 мм.

Сварка изгибов труб при строительстве теплообменников является утомительным делом при ручной сварке. Кроме того, нельзя гарантировать, что в долгосрочной перспективе сварщик достигнет неизменно высокого качества и, следовательно, герметичности всех изгибов труб. Результатом являются дорогостоящая доработка и высокий процент брака.

Время сварки менее 30 секунд на трубу

Уникальные в мире орбитальные сварочные головки HX от Orbitalum с их автоматизированной технологией сварки являются решением для эффективного и высококачественного производства. Предварительно собранные изгибы труб, даже в узких трубных пучках, можно сваривать быстро и надежно. Тонкостенные трубы из нержавеющей стали с толщиной стенки от 0,5 мм до 0,8 мм могут быть обработаны на станке. По сравнению с ручной работой время подготовки сокращается на 50%. Время сварки занимает всего около 30 секунд на трубу. Это позволяет выполнять до 250 сварок на головку и смену.

Теплообменники с расстоянием между трубками менее 40 мм

С помощью HX 12P трубы из нержавеющей стали можно сваривать экономично и качественно, используя процесс TIG. В то время как обычные головки или плоскогубцы требуют много места между трубками для позиционирования, тонкие головки HX позволяют создавать очень компактные теплообменники с высокой плотностью трубок и, следовательно, высокой степенью эффективности. Можно достичь расстояния между трубками менее 40 мм.

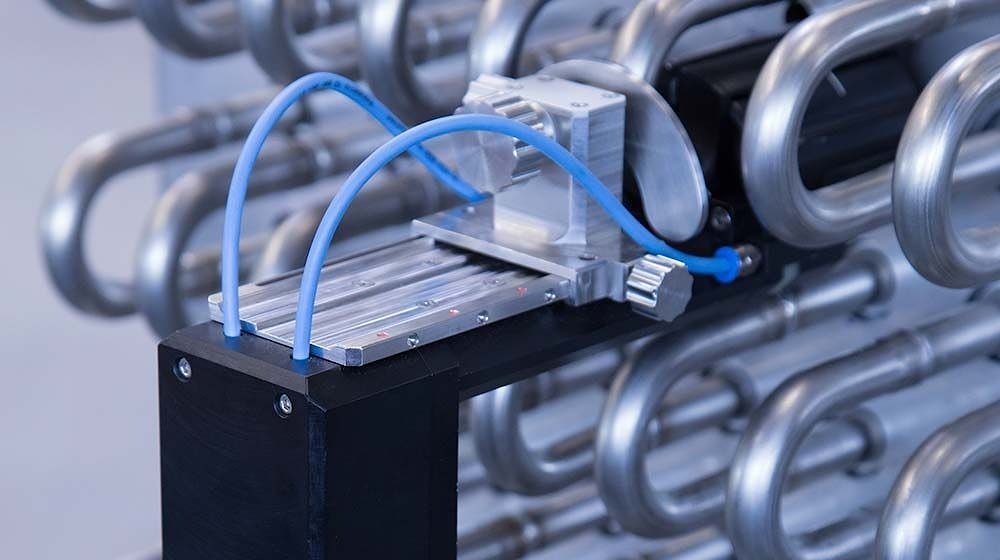

Управление также простое: головка HX раскладывается, размещается вокруг трубы и пневматически самоудерживается нажатием кнопки. Упор с грубой и точной регулировкой помогает с безопасным позиционированием на трубе. После процесса запуска водоохлаждаемая головка заливается аргоном, и сварка выполняется автоматически с неизменно высоким качеством. Система Orbitalum обеспечивает чистый сварной шов без каких-либо уступов, зазоров или заусенцев внутри трубы. Зажим и запуск производятся с помощью кнопки на сварочной головке.

Лучшие результаты сварки даже при наличии обученного персонала

Источники сварочного тока Orbitalum автоматически распознают подключенную головку HX с ее заданными параметрами, так что оператору остается только вызвать соответствующую программу сварки и запустить процесс перед началом сварки. Работать с системой Orbitalum настолько просто и надежно, что даже операторы средней квалификации могут добиться наилучших результатов сварки.

Практика показывает, что система Orbitalum позволяет сократить брак с 4% до менее 0,7%. Еще одно преимущество: один оператор может работать с несколькими сварочными головками одновременно, что значительно повышает эффективность производства. Закрытая сварочная камера и постоянный процесс также означают, что не происходит потускнения, поэтому обычно можно обойтись без дорогостоящей повторной обработки, такой как травление или пассивация.


Компактная конструкция означает простоту в обращении

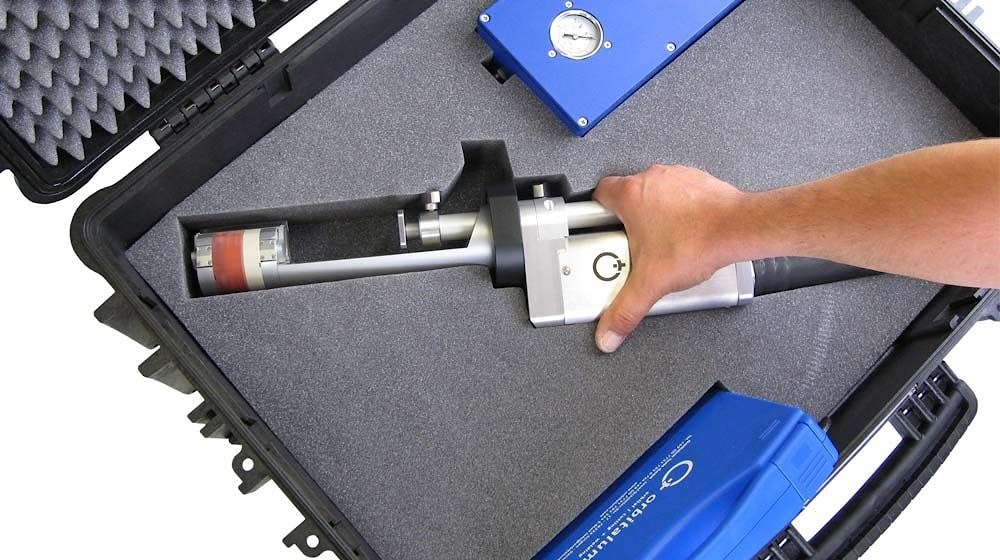

В отличие от открытых сварочных пистолетов, все соединения для электричества, газа и охлаждающей воды встроены в головку HX. Для удобства в обращении головки Orbitalum подключаются к источнику сварочного тока с помощью гибкого шланга длиной 7,5 м. HX 12P также отличается своей прямой конструкцией, которая позволяет слегка повернуть головку на теплообменнике. Весь блок можно повесить на балансир чтобы облегчить работу оператора.

Помимо нового HX 12P, серия Orbitalum включает HX 16P для диаметров труб 15,0 ... 16,8 мм и HX 22P для 18,0 ... 22,0 мм.
