Орбитальная сварочная головка TIG для сварки труб в трубные доски Orbitalum P16 EVO (KD), P16 EVO AVC
оловки для орбитальной сварки труб с трубными решетками: Серия P16 EVO

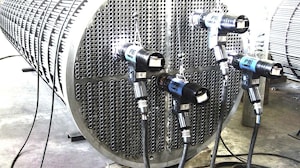

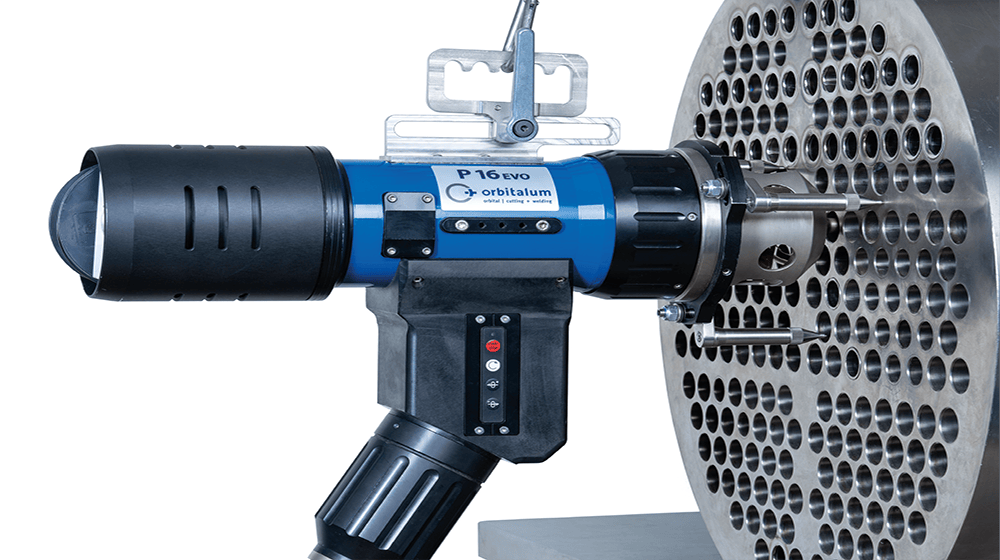

Серия P16 EVO для орбитальной сварки труб устанавливает новый стандарт в производстве теплообменников. Сочетая экономичность и надежность предыдущих моделей, эта усовершенствованная версия предлагает улучшенное управление и расширенную функциональность, обеспечивая высококачественные сварные швы с точностью, которую можно воспроизводить тысячами раз.

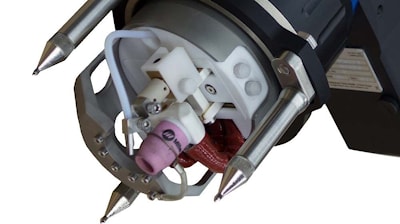

Особенности конструкции, включая жидкостное охлаждение, способствуют стабильности процесса сварки и увеличивают рабочий цикл, снижая вероятность перегрева оборудования. Благодаря использованию графитовой муфты надежность передачи тока значительно увеличена. Головка горелки, которая может наклоняться до 30°, позволяет эффективно работать даже в ограниченных пространствах, что особенно важно для сварки теплообменников и других сложных конструкций.
Дополнительные характеристики P16 EVO AVC:

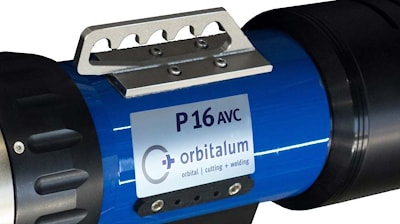

- Электрическое управление расстоянием между дугами (AVC) для точного контроля сварочного процесса.
- Используется в сочетании с источником сварочного тока ORBIMAT 300 CA AVC/OSC для достижения максимальной производительности и качества сварных швов.
Преимущества использования P16 EVO для сварки теплообменников:
- Повышенная эффективность: Усовершенствованные функции, такие как жидкостное охлаждение и контролируемое расстояние между дугами, обеспечивают максимальную эффективность и точность при сварке теплообменников.
- Идеально подходит для сложных задач: Благодаря компактному дизайну и возможностям регулировки, головка идеально подходит для работы в ограниченных пространствах, что делает ее оптимальной для производства теплообменников и трубных решеток.
- Постоянное качество сварки: Благодаря улучшенному контролю за процессом, вы можете быть уверены в стабильности и высоком качестве сварного шва, даже при массовом производстве.
- Универсальность применения: Головки P16 EVO могут быть использованы не только для сварки теплообменников, но и для других трубных конструкций в различных отраслях, включая нефтехимию, энергетику и машиностроение.
Заключение
Серия P16 EVO для орбитальной сварки труб — это идеальный выбор для производства теплообменников и других сложных трубных систем. Усовершенствованные характеристики, такие как жидкостное охлаждение, графитовая муфта и регулируемая головка горелки, позволяют достичь наивысшего качества сварки даже в самых трудных условиях. Благодаря продуманной конструкции и широким возможностям настройки, эти головки обеспечивают надежную и эффективную работу на протяжении всего производственного цикла.

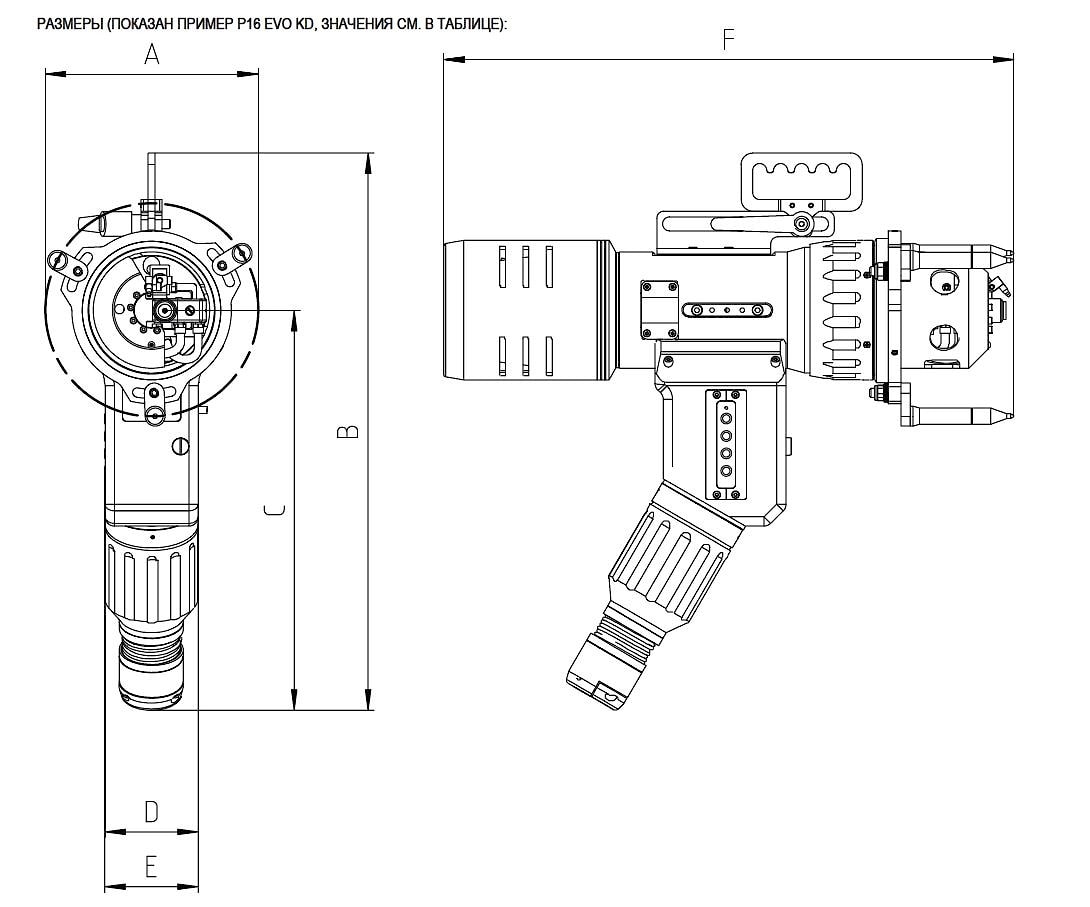

| РАЗМЕРЫ | P16 EVO | P16 EVO KD | P16 EVO AVC |
| Размер "A" | 183.00 мм | 183.00 мм | 184.00 мм |
| Размер "B" | 478.84 мм | 478.84 мм | 478.84 мм |
| Размер "C" | 343.50 мм | 343.50 мм | 344.74 мм |
| Размер "D" | 80.00 мм | 80.00 мм | 80.00 мм |
| Размер "E" | 80.20 мм | 80.20 мм | 80.20 мм |
| Размер "F" | 357.31 мм | 489.81 мм | 591.50 мм |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | P16 EVO | P16 EVO AVC |
| Код с холодной проволокой | 833 000 001 | 833 000 002 |
| Код без холодной проволоки | 833 000 003 | - |
| От внутреннего диаметра трубки до наружного диаметра трубки | 10 - 78 мм* | 12 - 100 мм* |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | P16 EVO | P16 EVO AVC |
| Вес машины с холодной проволокой, включая пакет шлангов | 17.5 кг | 18.3 кг |
| Вес машины без холодной проволоки, включая пакет шлангов | 16.2 кг | - |
| Вес дополнительного блока проволоки | 1.0 кг | 1.0 кг |
| Дополнительный блок проволоки Ø | 0.8 мм | 0.8 мм |
| Длина пакета шлангов | 7.5 м | 7.5 м |
| КОМПЛЕКТ ПОСТАВКИ | ||
| Включает: | • 1 головка для орбитальной сварки труб с трубными решетками P16 EVO или P16 EVO AVC | |
| Подходящие аксессуары (поставляется опционально): | • Центрирующие патроны и оправки • Специальная горелка (коробчатая головка, задняя листовая горелка) • Быстросменный адаптер горелки • Подача холодной проволоки KD • Балансировочная пружина • Закрытая газовая крышка • Передняя обойма • Электрошлифовальные станки ESG • Кабель массы • Удлинители пакетов шлангов • Двойной редуктор давления • Вольфрамовые электроды WS2 | |
