Орбитальная сварочная головка TIG для сварки труб в трубные доски TX 38P

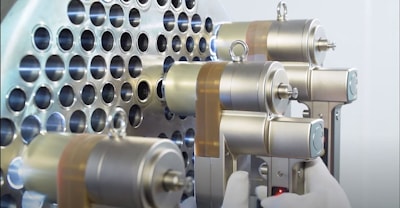

Орбитальная сварочная головка TIG от Orbitalum для изготовления соединений труб с трубными решетками гарантирует чрезвычайно короткое время изготовления промышленных теплообменников при неизменно высоком воспроизводимом качестве. Также отлично подходит для ремонта, технического обслуживания и сервисных работ.
Трубы теплообменника особенно эффективно и просто: с TX 38P для автоматизированной орбитальной сварки TIG позволяет в будущем точно и высокоточно сваривать опорную плиту и трубы теплообменника, например, для тысяч соединений на охлаждающих трубах.
В сочетании с орбитальной сварочной головкой от ORBIT-ALUM TOOLS пользователь держит в руках особенно инновационную и экономичную сварочную систему: источники питания автоматически определяют головку, так что перед началом сварки необходимо вызвать только заданную программу сварки. и процесс сварки может быть запущен.
Для повышения производительности дополнительный блок переключения ORBITWIN позволяет работать с двумя головками попеременно, что значительно сокращает время переналадки и время простоя.
КРАТКИЙ ОБЗОР ПРЕИМУЩЕСТВ: • Удобная орбитальная сварочная головка TIG для сварки труб в трубных досках.
• Точная работа в любом положении, что обеспечивает высокое качество результатов на горизонтальных или вертикальных трубных решетках.
• Может использоваться на заподлицо, слегка смещенных и выступающих трубах
• Совместим с беседками AMI, модель 96
• Удобная в обслуживании конструкция системы зажима и привода в корпусе
• Самонесущая трубная решетка благодаря устойчивой конструкции оправки (доступна точка крепления балансира)
• Концевой выключатель положения электрода; таким образом, начальная позиция может быть выбрана свободно
• Встроенная экспресс-подстройка положения электрода к диаметру трубы
• Возможно постоянное или импульсное вращение ротора (режим НЕПРЕРЫВНЫЙ ШАГ)
• Надежный приводной двигатель 24 В с редуктором, регулируемый по тахометру.
• Скользящий контакт с жидкостным охлаждением для передачи сварочного тока. В результате нет вращающейся передачи и нет утечек
• Включая очень гибкий пакет шлангов (длина: 7,5 м/24,6 фута) с компенсатором натяжения к источнику питания — опционально удлиняется до 20,0 м (64 фута)
ПРИМЕНЕНИЕ
TX 38P
Код
830 000 005
Наружный диаметр трубы, мин. - макс.
[мм]
10 - 40
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сварочный ток, макс.
[Amp DC]
150
Скорость вращения, макс.
[rpm]
10
Приводной двиг. с регулировкой по тахометру
[VDC]
24
Диаметр электрода
[мм]
1.6 (опционально 2.4)
Расход газа
[l/min]
5 - 20
Тип газа
Аргон/аргон-гелий/аргон-водород
Давление воды макс.
[bar]
2,5
Пневматическое давление
[bar]
5 - 7
Длина пакета шлангов
[м]
7,5
Вес машины, включая комплект шлангов
[кг]
25
Полностью совместим со всеми источниками питания Orbitalum
РАЗМЕРЫ
Размер "A"
[мм]
65,00
Размер "B"
[мм]
241,00
Размер "C"
[мм]
207,00
Размер "D"
[мм]
36,00
Размер "E"
[мм]
68,00
Размер "F"
[мм]
185,00
Размер "G"
[мм]
110,00
КОМПЛЕКТ ПОСТАВКИ
Включает:
• 1 головка для орбитальной сварки труб в трубную доску ТХ 38П (Код 830 000 005)
• 1 пакет шлангов длиной 7,5 м (25 футов)
• 1 встроенный пульт дистанционного управления
• 1 транспортировочный кейс
• 1 набор инструментов
• 1 комплект инструкций по эксплуатации
ОБЯЗАТЕЛЬНО ДЛЯ ИСПОЛЬЗОВАНИЯ ГОЛОВКИ ДЛЯ ОРБИТАЛЬНОЙ СВАРКИ ТРУБЫ-ЛИСТ:
Встроенный пульт дистанционного управления, функциональные клавиши:
• СТАРТ/СТОП процесса сварки
• ВКЛ/ВЫКЛ газ • Двигатель (вращение ротора) • Возврат в конечное положение (исходное положение)
• Приведение в действие пневматики вала
