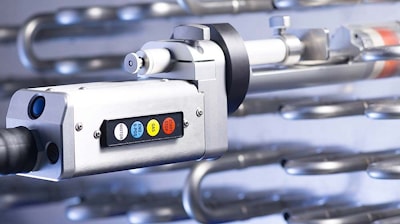

Орбитальная сварочная головка для теплообменников Orbitalum HX 25P

Для сварки труб диаметром 18 - 25.4 мм

Головки для орбитальной сварки HX - идеальное решение для автоматизированного производства

Головки для орбитальной сварки HX с передовой технологией автоматизированной сварки являются оптимальным выбором для эффективного и высококачественного соединения труб в самых сложных производственных условиях. Эти головки идеально подходят для сварки труб в узких местах, таких как трубные пучки, используемые в производстве теплообменников, где требуется высокая точность и надежность.

Особенности серии головок HX

Серия орбитальных сварочных головок HX включает модели HX 12P, HX 16P и HX 25P, которые обеспечивают гибкость и высокую производительность при сварке труб с малым межтрубным расстоянием. Это позволяет значительно улучшить плотность размещения труб в теплообменниках, повышая эффективность и производительность производства.

Компактность и высокое качество сварки

Сварка отводов труб в теплообменниках традиционно является трудоемким процессом для ручной сварки, что часто приводит к низкому качеству сварных соединений и высоким затратам на доработку. Использование головок HX значительно упрощает этот процесс, обеспечивая высокое качество сварки с минимальными усилиями и сокращением брака. Сварочные головки HX 12P и HX 25P позволяют работать в условиях с расстоянием между трубами всего 40 мм (1,57 дюйма) и 60 мм (2,36 дюйма), что значительно повышает плотность монтажа и экономит пространство.

Преимущества автоматизированного процесса сварки

При использовании гибкой пневматической системы головка HX фиксируется вокруг трубки с помощью простого нажатия кнопки. Система с водяным охлаждением и подачей аргона гарантирует, что сварка будет происходить с постоянным качеством, обеспечивая идеальное проплавление без дефектов, таких как углубления или зазоры. Параметры сварки автоматически определяются, что позволяет даже неквалифицированным операторам добиться наилучших результатов, снижая процент брака с 4% до менее 0,7%.

Интуитивно понятная работа с системой Orbitalum

Головки для орбитальной сварки HX совместимы с источниками питания Orbitalum, которые автоматически определяют подключенную головку и ее параметры. Оператору достаточно выбрать нужную программу сварки, и система обеспечит автоматический запуск процесса. Это минимизирует необходимость в специализированном обучении и позволяет повысить производительность при работе с несколькими головками одновременно.

Компактный и удобный дизайн

Одним из значительных преимуществ головок HX является их компактная и удобная конструкция, что позволяет использовать их в ограниченных пространствах без лишних усилий. Все соединения для тока, газа и охлаждающей воды интегрированы в корпус головки, что делает работу с оборудованием максимально безопасной и удобной. Головки можно легко вращать вокруг труб, а также подвешивать на балансире, чтобы снизить нагрузку на оператора и повысить удобство работы.

Преимущества работы с головками HX:

• Система быстрой фиксации: Пневматическая фиксация головки вокруг трубки с помощью одной кнопки.
• Компактность: Возможность работы в условиях ограниченного пространства, что важно для производства теплообменников.
• Высокая плотность труб: Работает с малыми интервалами между трубами (40 мм и 60 мм), что повышает плотность размещения и эффективность.
• Автоматизация: Минимальные усилия для запуска сварки, точное качество сварки без углублений и зазоров.
• Низкий процент брака: Снижение брака с 4% до менее 0,7%, что приводит к снижению затрат на доработку.
• Удобство и безопасность: Интегрированные соединения, компактный дизайн, работа с несколькими головками одновременно и возможность подвешивания на балансире.

Орбитальная сварочная головка для теплообменников HX 25P
