Зажимные вставки для Orbitalum ORBIWELD 17 Для сварки труб диаметром 3 - 17.2 мм
Для сварки труб диаметром 3 - 17.2 мм
Комплектующие для орбитальной сварки труб: Зажимные вставки для кассет ORBIWELD 17
Изготовленные из высококачественной нержавеющей стали, зажимные вставки предназначены для использования с зажимными кассетами ORBIWELD 17 и другими совместимыми моделями. Эти вставки являются неотъемлемой частью системы, обеспечивая надежное и точное зажимное соединение труб при орбитальной сварке труб.

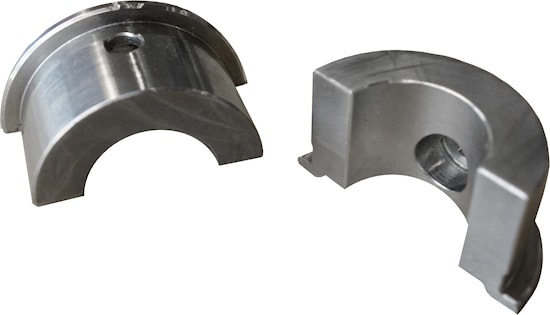

Каждая зажимная вставка состоит из двух половинок, и для каждой зажимной стороны кассеты требуется по одной вставке (всего 2 половинки). Таким образом, для полной установки необходимо использовать 2 зажимные вставки (4 половинки) на одну зажимную кассету.
Особенности использования:
- Для соединений COAX, где необходимо сваривать трубы с разными диаметрами (например, трубка 12,7 мм (1/2 дюйма) и трубка 15,88 мм (5/8 дюйма)), требуется установка двух зажимных вставок с соответствующими диаметрами.
- Под заказ доступны другие размеры вставок для различных типов труб и приложений.
Эти комплектующие для сварки труб обеспечивают точность и высокое качество сварных швов, что делает их идеальными для применения в различных промышленных сферах, включая полупроводниковое производство, медицинские трубопроводы, авиационную отрасль и другие.
Преимущества:
- Изготовлены из нержавеющей стали для долговечности и высокой прочности.
- Совместимы с зажимными кассетами ORBIWELD 17 и другими профессиональными системами для орбитальной сварки труб.
- Легкость в установке и обеспечении точного позиционирования для сварки труб различных диаметров.
- Широкий выбор размеров зажимных вставок по запросу.
| ТРУБА НАРУЖНЫЙ ДИАМЕТР [ММ] | ТРУБА НАРУЖНЫЙ ДИАМЕТР [Дюймы] | КОД |
| 3,00 | 0.118 | 817 002 209 |
| 3,18 | 0.125 | 817 002 201 |
| 4,00 | 0.157 | 817 002 210 |
| 4,75 | 0.188 | 817 002 202 |
| 5,00 | 0.196 | 817 002 211 |
| 6,00 | 0.236 | 817 002 212 |
| 6,35 | 0.250 | 817 002 203 |
| 7,94 | 0.313 | 817 002 204 |
| 8,00 | 0.314 | 817 002 213 |
| 9,00 | 0.354 | 817 002 214 |
| 9,53 | 0.375 | 817 002 205 |
| 10,00 | 0.393 | 817 002 215 |
| 11,00 | 0.433 | 817 002 216 |
| 12,00 | 0.472 | 817 002 217 |
| 12,70 | 0.500 | 817 002 206 |
| 14,00 | 0.551 | 817 002 218 |
| 17,29 | 0.563 | 817 002 207 |
| 15,00 | 0.590 | 817 002 219 |
| 15,88 | 0.625 | 817 002 208 |
| 16,00 | 0.629 | 817 002 220 |
| 17,20 | 0.677 | 817 002 221 |
Если вы хотите купить зажимные вставки для Orbitalum ORBIWELD 17 , вы можете:
Позвонить:
Ещё из раздела Закрытые головки для орбитальной сварки
ORBIWELD 12: Компактное решение для точной орбитальной сварки в ограниченных пространствах ORBIWELD 12 — это высокотехнологичное оборудование для орбитальной сварки, идеально подходящее для работы в ограниченных пространствах. Благодаря компактной ...

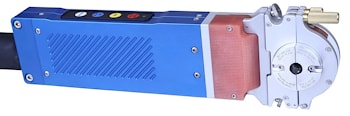

ORBIWELD 17: Инновационная головка для орбитальной сварки с активным охлаждением для труб в полупроводниковой промышленности ORBIWELD 17 (OW 17) — это высокотехнологичная орбитальная сварочная головка, разработанная для сварки труб малого диаметра, ...
