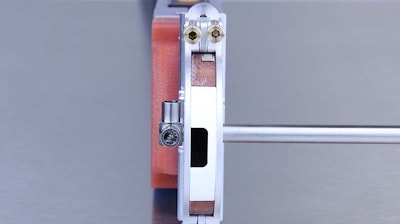

ORBIWELD 12 с его небольшими модулями – базовой машиной, зажимными картриджами и зажимными вставками – является идеальным инструментом для работы в ограниченном пространстве, например, в полупроводниковой промышленности, аэрокосмической технике, фармацевтике и снабжении водой высокой чистоты.
С панелью управления, встроенной в прочную и устойчивую алюминиевую ручку сварочной головки, все команды, важные для процесса сварки, могут передаваться на источник питания, поэтому дополнительное дистанционное управление не требуется.
Съемные зажимные патроны обеспечивают точное выравнивание свариваемых деталей даже в ограниченном пространстве.
ДОПОЛНИТЕЛЬНЫЕ СВОЙСТВА: • Безинструментальная система быстрой смены картриджей и зажимных вставок.
• Широкие зажимные патроны (тип "B") со сменными зажимными вставками для стандартных применений.
• Чрезвычайно узкий зажимной патрон (тип «А») для сварки микрофитингов и других применений с очень ограниченной длиной зажима.
• Головка весит 5,7 кг (12,6 фунта). Все соединения для электричества, газа и охлаждающей воды прочно интегрированы в OW 12.
• Для повышения производительности дополнительный блок переключения ORBITWIN позволяет работать с двумя головками попеременно, что значительно сокращает время переналадки и время простоя.
• Включая очень гибкий пакет шлангов (длина: 7,5 м/24,6 фута) с компенсатором натяжения к источнику питания — опционально удлиняется до 20,0 м (64 фута)
ОБЛАСТЬ ПРИМЕНЕНИЯ
ORBIWELD 12
Код
821 000 010
Наружный диаметр трубы,
мин. - макс.
3.0 - 12.7 мм
0.118 "- 0.500"
Диаметр электрода
1.0 мм
0,039"
Вес машины с пакетом шлангов
4.8 кг
Длина пакета шлангов
7.5 м
КОМПЛЕКТ ПОСТАВКИ
Включает:
• 1 микросварочная головка ORBIWELD 12
• 1 транспортировочный кейс
• 1 набор инструментов
• 1 измерительный щуп
• 1 инструкция по эксплуатации и список запасных частей
Подходящие аксессуары
(опционально доступно):
• Зажимные кассеты для OW 12, тип "А" (маленькие)
• Зажимная кассета для OW 12, тип "В" (широкая)
• Зажимные вставки для OW 12, тип "B" (широкие)
• Электрошлифовальные станки ESG
• Измеритель остаточного кислорода ORBmax
• Формовочный комплект ORBIPURGE
• Удлинители пакетов шлангов
• Вольфрамовые электроды WS2
