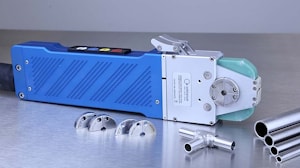

Чрезвычайно высокая износостойкость благодаря интенсивному жидкостному охлаждению, а также высококачественная прочная конструкция — вот характеристики, которые отличают эту микросварочную головку.

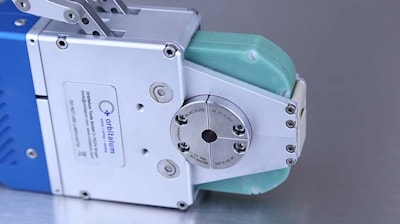

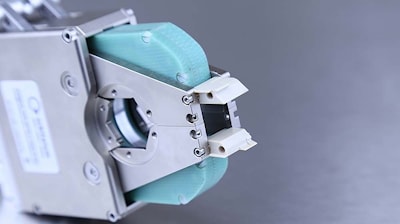

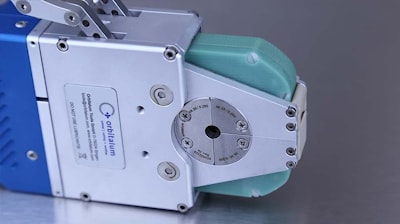

Благодаря трехсекционному зажимному механизму головку можно раздвигать в очень ограниченном пространстве, так как ни одна часть не выступает за контур головки даже в открытом положении. Кроме того, обеспечивается точное выравнивание свариваемых деталей без смещения.

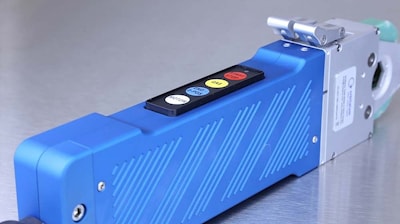

С панелью управления, встроенной в прочную и устойчивую алюминиевую ручку сварочной головки, все команды, важные для процесса сварки, могут передаваться на источник питания, поэтому дополнительное дистанционное управление не требуется.
Все источники тока для орбитальной сварки от Orbitalum автоматически определяют головку и ее свойства, так что перед началом сварки оператору нужно только вызвать заданную программу сварки и запустить процесс сварки. Соответствующие зажимные вставки доступны в узкой и широкой версиях и могут быть вставлены в сварочную головку всего за несколько простых шагов. Головка весит 7,5 кг. Все соединения для электричества, газа и охлаждающей воды прочно интегрированы в OW 19.
Для повышения производительности дополнительный блок переключения ORBITWIN позволяет работать с двумя головками попеременно, что значительно сокращает время переналадки и время простоя. Включая пакет очень гибких шлангов (длина: 7,5 м) с компенсатором натяжения для источника питания, который можно дополнительно удлинить до 20,0 м.
OW 19 – со многими дополнительными преимуществами:
Оптимизированная система зажима

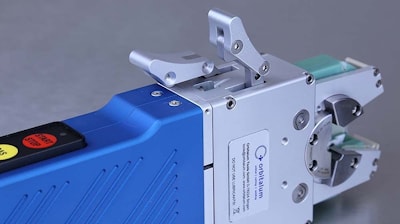

Откидная крышка сварочной головки "FlipCov-er"
Оптимизированное управление сварочным газом Управление одной рукой
Полностью жидкостное охлаждение Встроенная панель управления
Пакет шлангов длиной 7,5 м
ОБЛАСТЬ ПРИМЕНЕНИЯ
ORBIWELD 19
Код
822 000 010
Наружный диаметр трубы,
мин. - макс.
3.0 - 19.05 мм
0.118 "- 0.750"
Диаметр электрода
1.0/1,6 мм
0,039 / 0,063 "
Вес машины с пакетом шлангов
6.5 кг
Длина пакета шлангов
7.5 м
КОМПЛЕКТ ПОСТАВКИ
Включает:
• 1 микросварочная головка ORBIWELD 19
• 1 транспортировочный кейс
• 1 набор инструментов
• 1 измерительный щуп
• 1 инструкция по эксплуатации и список запасных частей
