Искусство выбора вольфрамового электрода для орбитальной сварки: нюансы, о которых забывают
В прошлой статье мы разбирали, почему для орбитальной сварки критически важна идеальная геометрия торца трубы и почему фаскосниматели серии RPG — это не прихоть, а необходимость. Допустим, вы идеально подготовили кромку, загрузили правильную программу в контроллер, но сварочная дуга все равно «гуляет», а шов получается нестабильным. В чем причина?
Ответ чаще всего кроется в детали, на которой многие пытаются сэкономить: вольфрамовом электроде.
В автоматической TIG-сварке контроллер управляет током с ювелирной точностью, но физику процесса формирует именно кончик электрода. Умная автоматика не спасет, если электрод подобран неверно или заточен вручную «на глаз» на обычном наждаке. Разберем ключевые нюансы, от которых зависит качество вашего шва.
1. Состав электрода: почему обычный вольфрам не работает
Для орбитальной сварки труб из нержавеющей стали (особенно в фармацевтике, пищевой промышленности и микроэлектронике) чистый вольфрам или электроды сомнительного происхождения не подходят. Они быстро выгорают, деформируются и «плюются» вольфрамом в сварочную ванну, что приводит к браку всей детали.
Для обеспечения идеальной стабильности дуги и легкого поджига в автоматическом режиме применяются электроды с редкоземельными легирующими добавками (без радиоактивного тория). Оптимальные варианты для орбитальной сварки:
- WL-20 (Синие): Содержат 2% диоксида лантана. Обеспечивают отличный первоначальный и повторный поджиг дуги, имеют низкую склонность к прожогам.
- WS-2 / E3 (Бирюзовые/Фиолетовые): Содержат смесь оксидов. Дают максимально холодный конец электрода, что обеспечивает долговечность и стабильность на высоких токах.
2. Угол заточки: геометрия решает всё

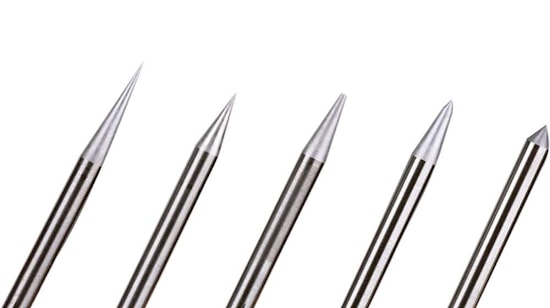

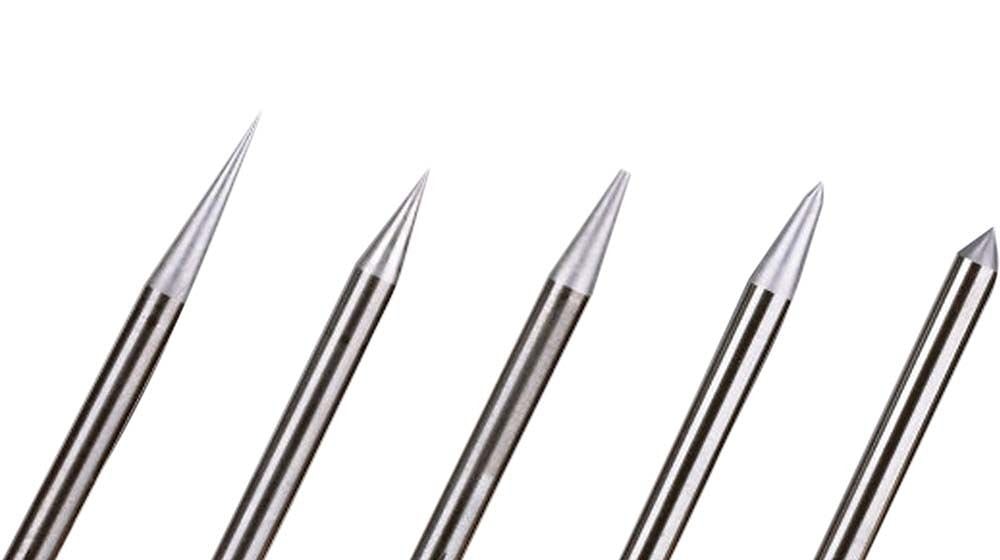

Толщина стенки трубы, диаметр и сила тока диктуют свои правила заточки. Изменение угла всего на пару градусов кардинально меняет форму дуги и глубину проплавления.
- Острый угол (15–30 градусов): Создает узкую, сфокусированную и «жесткую» дугу. Идеально подходит для тонкостенных труб, где нужно глубокое проплавление при минимальном тепловложении.
- Тупой угол (45–60 градусов и выше): Дает широкую дугу с меньшей глубиной проплавления. Применяется для более толстых стенок, где требуется ширина шва и предотвращение сквозного прожога.
Важно: В орбитальной сварке недопустима заточка кончика «в иглу». Вершина должна быть слегка притуплена (сделана микроплощадка). Если оставить острие, при старте дуги микрочастица вольфрама отколется и попадет в шов, создав дефект, который не пройдет рентген-контроль.
3. Направление рисок: фатальная ошибка ручной заточки
Это главная причина, почему электрод нельзя точить на обычном точильном станке (болгарке, наждаке).
Когда сварщик точит электрод, вращая его поперек абразивного диска, на поверхности образуются поперечные риски. Электроны, срываясь с вольфрама, всегда ищут кратчайший путь. Из-за поперечных борозд дуга начинает блуждать по кончику электрода, становится нестабильной, шов получается кривым, а проплавление — неравномерным.
Правильная заточка — только продольная. Риски от абразива должны идти строго вдоль оси электрода. Это направляет поток электронов точно в центр, обеспечивая идеально ровный сварочный «конус».
Как исключить человеческий фактор?
Орбитальная сварка — это технология, где повторяемость результата должна составлять 100%. Если каждый раз точить электроды вручную, вы получите разный угол, разное притупление и, как следствие, разный шов при одних и тех же настройках контроллера.
Решения, которые гарантируют результат:

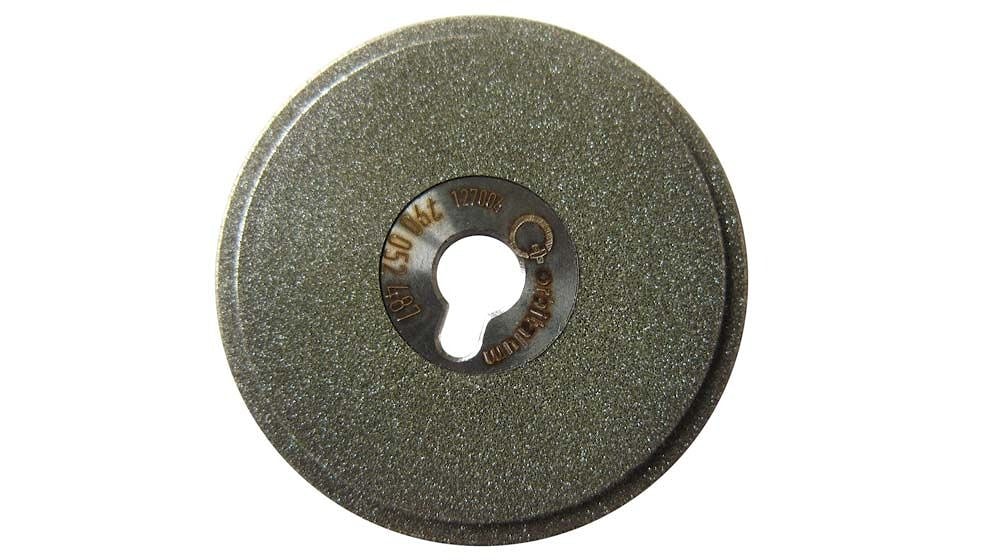

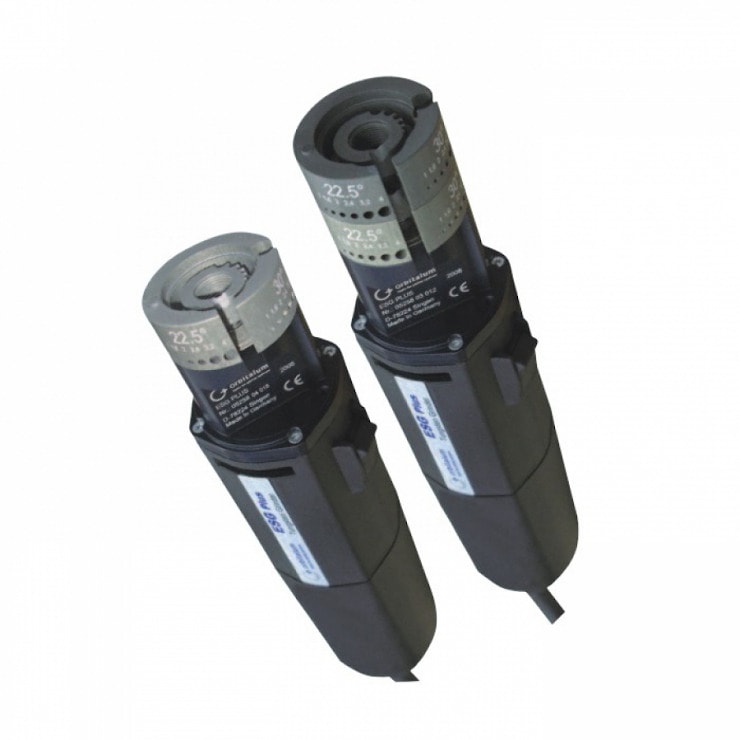

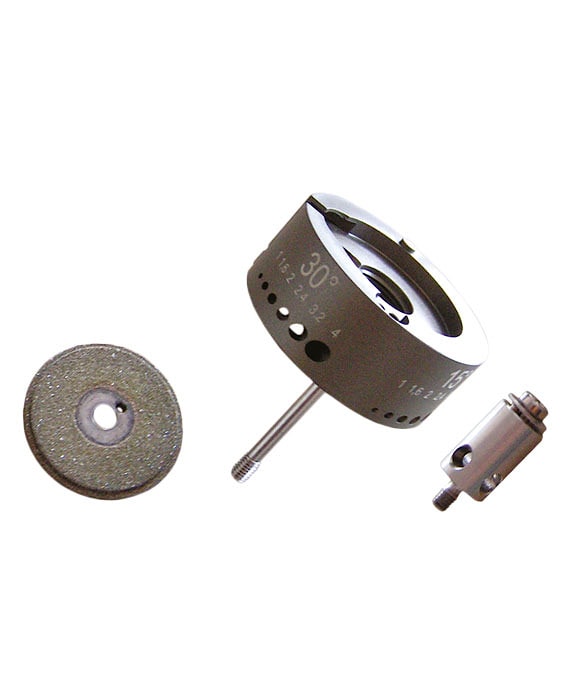

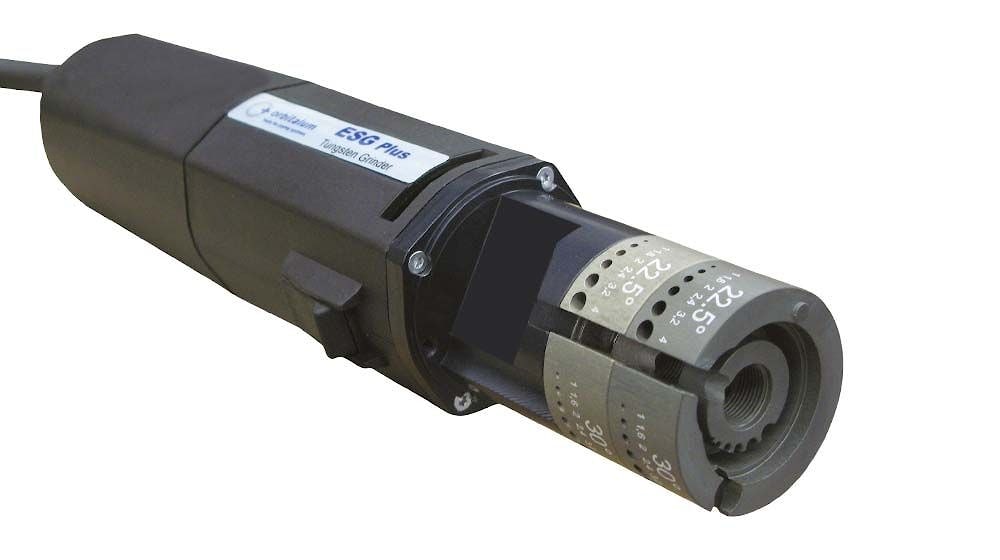

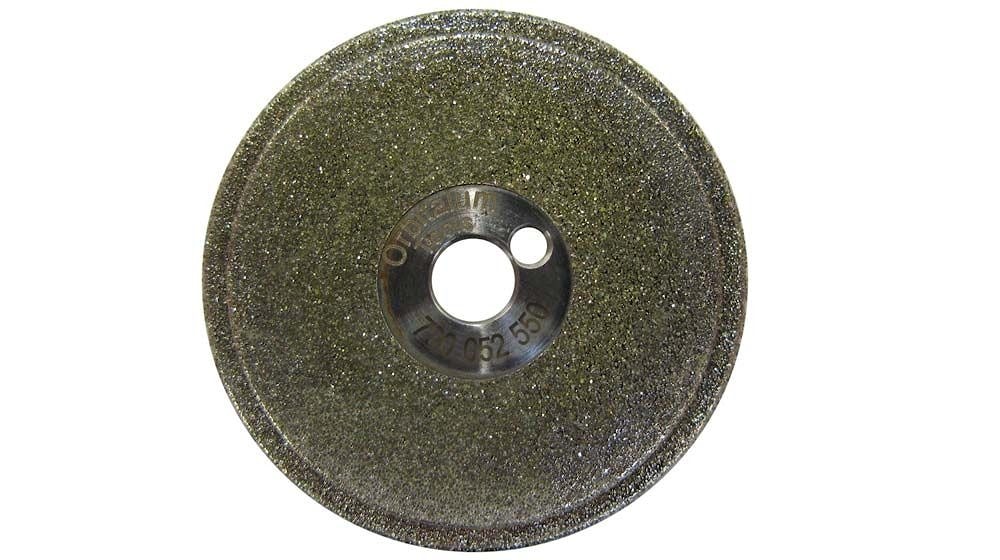

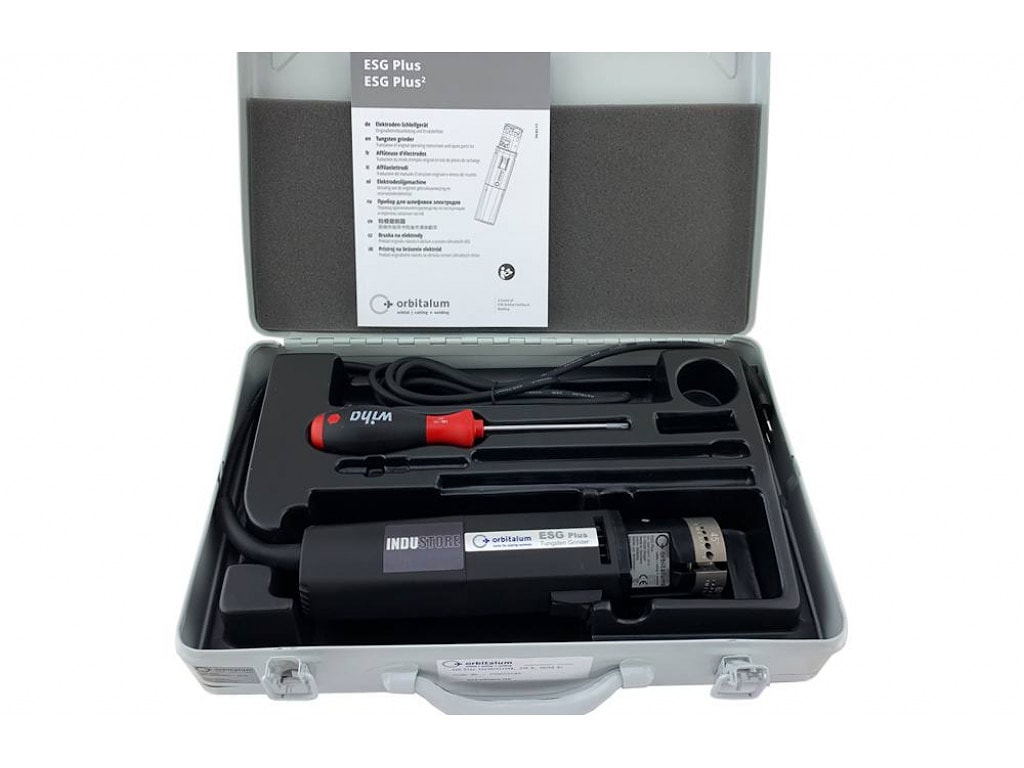

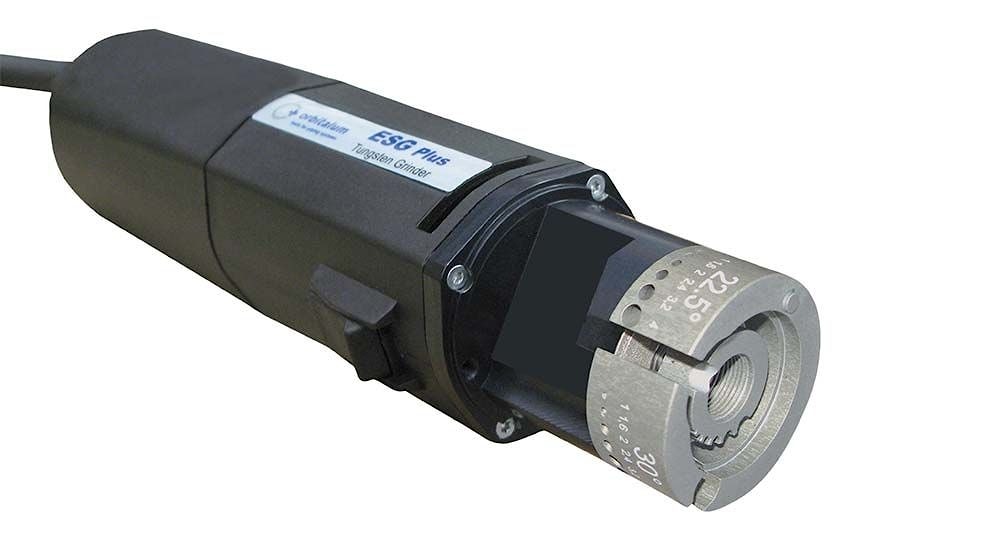

- Использование специализированных машинок для заточки (например, Orbitalum ESG Plus). Они позволяют выставить точный угол, автоматически формируют продольную риску и делают идеальное притупление вершины всего за несколько секунд.
- Покупка готовых предварительно заточенных электродов (Pre-ground Tungsten). Идеальный вариант для чистых помещений и объектов, где запрещены абразивные работы. Электроды поставляются с заводской заточной под нужный вам угол в герметичных пеналах.
Итог: Вольфрамовый электрод — это «игла» вашего сварочного комплекса. Инвестиции в качественные расходники и профессиональные машинки для заточки окупаются отсутствием бракованных стыков, экономией дорогостоящих труб и сбереженными нервами инженеров по качеству.
