В производстве полупроводников, микрочипов и печатных плат счет идет на нанометры. Любое, даже атомарное загрязнение при подаче технологических газов способно привести к деградации кристалла и уничтожить всю партию кремниевых пластин (вейферов). Именно поэтому требования к трубопроводным системам здесь считаются одними из самых бескомпромиссных в мировой индустрии.

1. Специфика газов High Purity (HP) и Ultra High Purity (UHP)

Для процессов травления, легирования, химического осаждения из газовой фазы (CVD) используются сверхчистые, а зачастую токсичные, коррозийные и пирофорные газы (силан, аммиак, трифторид азота, сверхчистый аргон).

К системам их распределения (Bulk Gas Distribution, Gas Valve Manifold Boxes) предъявляются предельные стандарты:

• Нулевая эмиссия частиц: Трубопроводы изготавливаются исключительно из нержавеющей стали 316L (VIM/VAR двойного вакуумного плава) с глубокой внутренней электрополировкой (EP) до шероховатости Ra < 0.13 мкм.
• Абсолютная герметичность: Утечки даже на уровне 10⁻⁹ мбар·л/с строго недопустимы, поэтому соединения выполняются без резьбы или фланцев — только сваркой.
• Безупречный сварной шов: Валик шва внутри трубы должен быть гладким, без малейших следов окисления (цветов побежалости), пор или микротрещин. Любая микро-лакуна станет зоной задержки влаги (outgassing) или источником генерации металлических частиц, которые унесет газовым потоком прямо на вейфер.

2. Почему ручная сварка под абсолютным запретом

В системах UHP ручная аргонодуговая сварка (TIG) полностью исключена международными стандартами (например, регламентами SEMI).

Дрожание руки сварщика, неравномерная скорость ведения дуги, микро-остановки или неточное расстояние от вольфрамового электрода до детали приводят к колебаниям тепловложения. Это неизбежно вызывает деформацию тонкостенной (часто 0.89 мм – 1.65 мм) трубки, прожоги и критическое разрушение электрополированного слоя. Кроме того, ручной метод в принципе не способен обеспечить 100% повторяемость на тысячах стыков газовой панели.

3. Решения Orbitalum для чистых комнат (Cleanrooms)

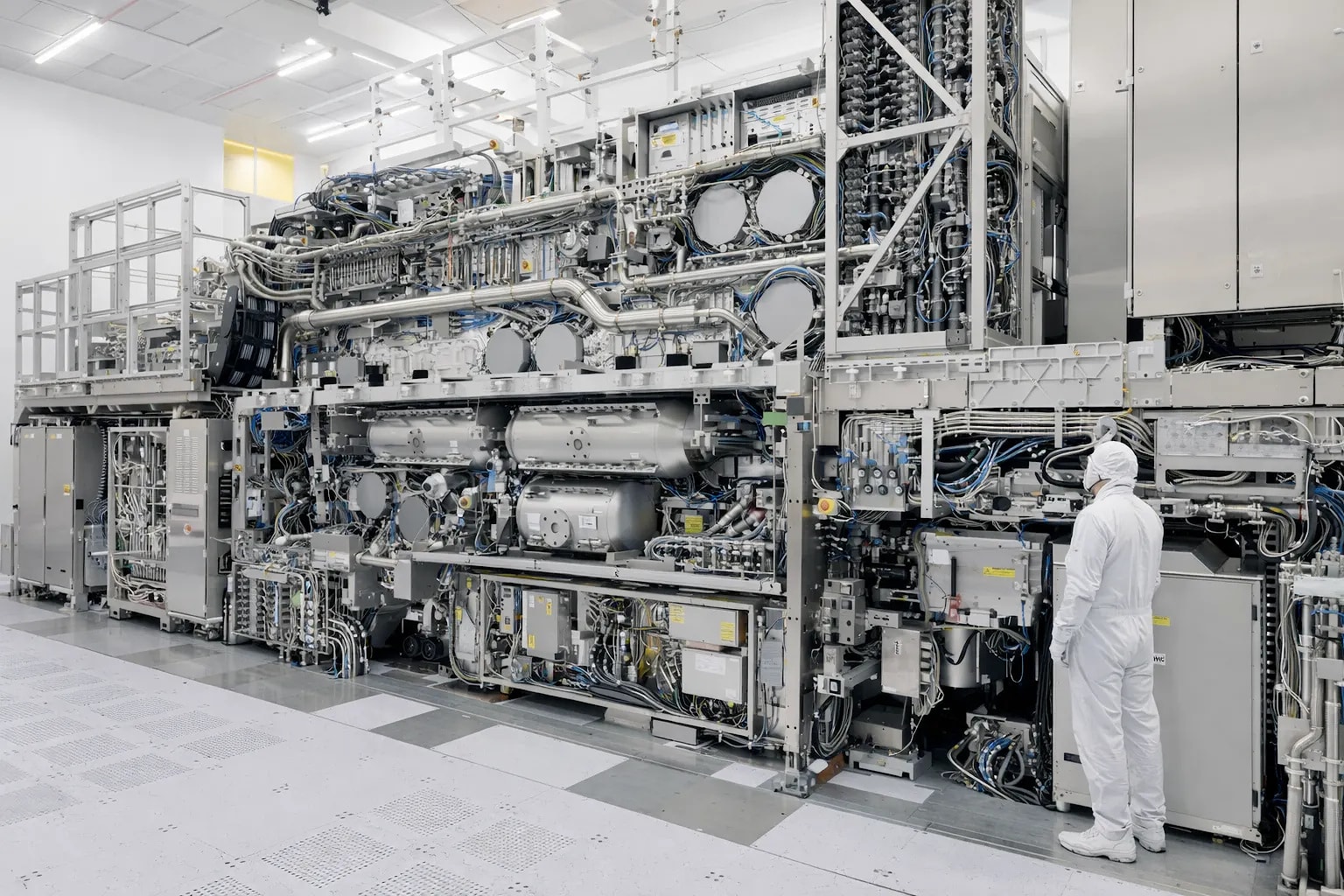

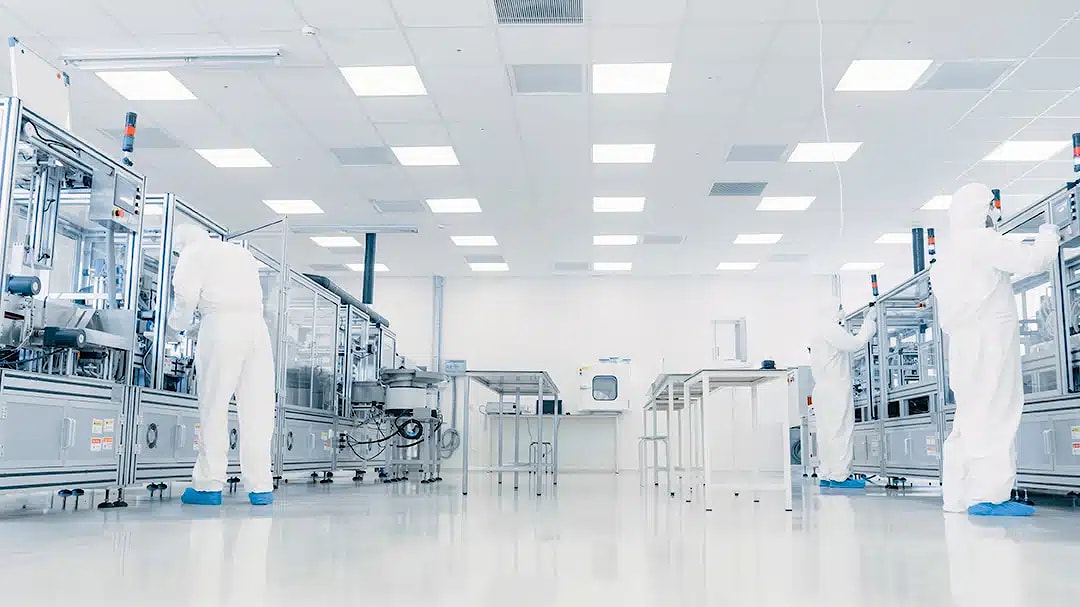

Оборудование Orbitalum изначально спроектировано с учетом жестких протоколов работы в контролируемых средах (Cleanroom классов ISO 3 – ISO 5). Системы не генерируют пыль, а закрытые контуры жидкостного охлаждения исключают контаминацию среды.

Сварка микро-фитингов в стесненных условиях

В микроэлектронике часто приходится сваривать миниатюрные фитинги (Micro-Fit), VCR-соединения, газовые клапаны, расходомеры и трубки малых диаметров (от 3 мм / 1/8 дюйма).

Специализированные закрытые микро-головки ORBIWELD 12 и ORBIWELD 19обладают сверхкомпактными габаритами профиля и узкими зажимными кассетами. Они позволяют производить сварку при минимальной длине прямых участков — например, внутри сложных газовых сборок (Gas Panels), где расстояние между компонентами составляет считанные миллиметры.

Интеллектуальный контроль Smart Welder Plus и Power Welder

Источники тока Smart Welder Plus и Power Welder берут на себя микропроцессорный контроль каждого этапа формирования идеального шва:

• Управление тепловложением (Heat Input): Гарантирует полное проплавление кромок без перегрева металла и испарения легирующих элементов.
• Контроль газовой защиты (Purging): Система синхронизирует подачу внутреннего формирующего газа (Argon 6.0 и чище).
• Секторное программирование: При сварке неповоротного стыка (5G) гравитация по-разному влияет на расплавленный металл в нижней и верхней точке. Источники Smart Welder Plus и Power Welder автоматически разбивает окружность трубы на сектора и корректирует силу тока для каждого из них, обеспечивая идеальную симметрию валика на все 360°.

4. Безотходный цикл монтажа UHP-систем

При оснащении и модернизации предприятий микроэлектроники акцент всегда делается на строгой последовательности подготовки. Сварочный шов физически не может быть качественнее, чем подготовленный перед ним рез. Комплексный подход Orbitalum закрывает все этапы этого процесса:

1. Бесстружечная торцовка: Машины Orbitalum RPG с лезвиями специальной геометрии срезают торец трубы идеально под 90°. Главное — они делают это без образования стружки и микроцарапин внутри канала, полностью сохраняя зеркальное EP-покрытие.
2. Прецизионная сварка: Процесс проходит в герметичной камере головки ORBIWELD в среде сверхчистого аргона, исключающей контакт разогретого металла с кислородом.
3. Протоколирование: Цифровой паспорт на каждый шов, генерируемый источником Smart Welder Plus или Power Welder, становится главным аргументом при сдаче объекта технадзору и успешном прохождении гелиевого масс-спектрометрического течеискания.

Переход на оборудование Orbitalum открывает монтажным организациям двери в премиальный сегмент контрактов: строительство заводов по производству полупроводников, исследовательских лабораторий и предприятий оптоэлектроники, где надежность инфраструктуры и чистота газов ценятся превыше всего.
