Станок для отрезания труб и снятия фасок GF 8 (AVM/MVM)
Экономичная обработка труб с помощью передовых технологий от Orbitalum Tools! Резка и скашивание за секунды труб из высоколегированной стали (спецстали), низколегированной и нелегированной стали, литых материалов, пластмасс и цветных металлов по методике «планетарной резки».
«Повышение безопасности за счет стоячей трубы - вращающийся инструмент». Надежная технология «планетарной резки» является важной особенностью, характерной для труборезных станков ORBITALUM.

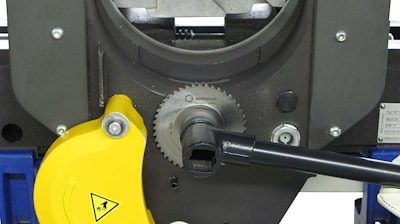

Пильный диск погружается в разрез и движется по орбите вокруг трубы. Преимущество этого в том, что маленькое пильное полотно позволяет резать трубу большого диаметра без нагревания трубы.
Инновационный принцип зажима за счет многоточечного зажима трубы: Бездеформационный зажим позволяет легко и быстро резать трубы в зависимости от материала с толщиной стенки от 2 до 10 мм. (0,079–0,394 дюйма). Вы можете обрабатывать все высоколегированные, нелегированные и низколегированные стали, алюминий, медь, латунь, отожженные литые трубы, обычные конструкционные стали, черные и оцинкованные стальные трубы и пластик. При желании пользователь, помимо чисто ручного управления, может выбирать между ручным (MVM) и автоматическим (AVM) модулем подачи. Последнее оптимизирует результат резки, увеличивает срок службы инструментов и снижает физическую нагрузку на оператора. Результат: максимальная надежность и производительность.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:
• Опционально с модулем подачи AVM или MVM для автоматической или механизированной разделительной резки, что снижает физическую нагрузку на оператора.
• Оптимальное действие инструмента только в одной точке трубы соответственно.
• Оптимизированный контроль скорости (40–215 об/мин), идеально подходящий для резки высокопроизводительных материалов (Hastelloy®, P91 и т. д.)
• Эргономичная рукоятка двигателя, обеспечивающая безопасное положение оператора
• Отдельная резка за считанные секунды
• Снятие фаски с концов труб в процессе резки или отдельно
• Повышение производительности
• Увеличенный срок службы инструментов
• Повышенная защита от коррозии благодаря зажимным губкам из нержавеющей стали (входят в комплект)
• Кабель вкл. штекерное соединение с быстроразъемной муфтой для простой и быстрой замены силовых кабелей
ВАРИАНТЫ ПОДАЧИ:

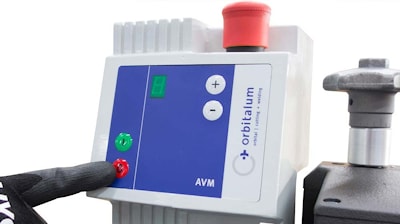

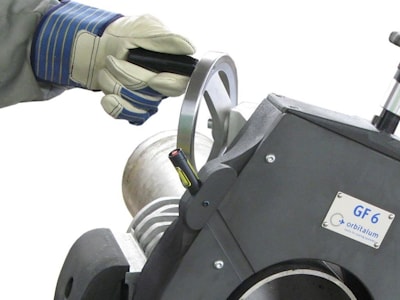

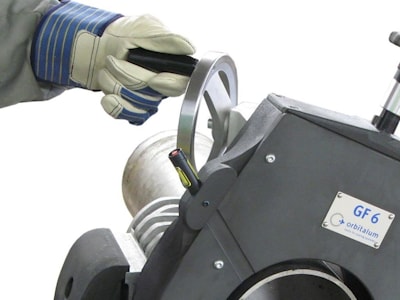

Станок для резки и снятия фаски с автоматическим модулем подачи AVM: интеллектуальное управление AVM постоянно отслеживает усилие подачи в зависимости от требуемой производительности. После завершения процесса резки AVM автоматически выключается. Непреднамеренный запуск предотвращается блокировкой перезапуска. Станки для резки труб и снятия фаски с модулем ручной подачи MVM: Дополнительный модуль на станке упрощает обработку труб с помощью ручного маховика. Это обеспечивает легкое вращение головки машины вокруг трубы с минимальным усилием и постоянной подачей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
GF8
GF8 AVM*
GF8 MVM*
Код
790 045 095
790 045 001
790 045 069
Наружный диаметр трубы, мм
114 - 230
114 - 230
114 - 230
Толщина стенки в зависимости от материала, мм
2 - 10
2 - 10
2 - 10
Внутренний Ø трубы мин. (пильный диск Ø 63 мм), мм
137
137
137
Внутренний Ø трубы мин. (пильный диск Ø 68 мм), мм
132
132
132
Внутренний Ø трубы мин. (пильный диск Ø 80 мм), мм
120
120
120
Внутренний Ø трубы мин. (пильный диск Ø 100 мм), мм
100
100
100
Материалы: Специальная сталь (любое содержание Cr и Mo); специальная нержавеющая сталь (с любым содержанием Cr и Mo); специальные стали (Cr < 12 % и Mo < 2,5 %; Cr < 20 % и Mo = 0 %): цементируемые стали, быстрорежущие стали, термообработанные стали, стали для подшипников качения, инструментальные стали; черная и оцинкованная стальная труба; общестроительная сталь; отожженная литая труба (GGG); алюминий; латунь; медь, пластик (PE, PP, PVDE, PVC)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
GF8
GF8 AVM*
GF8 MVM*
Мощность, kW
1.8
1.9
1.8
Мощность AVM, kW
-
0.05
-
Встроенная электронная регулировка скорости
со стабилизацией скорости, rpm
40 - 215
40 - 215
40 - 215
Головка с вращающейся скоростью AVM, rpm
-
0.1 - 2.3
-
Крутящий момент головки машины макс. с AVM, Nm
-
165
-
Класс защиты
I (DIN EN 60745-1)
(DIN EN 60204-1)
I (DIN EN 60745-1)
Уровень шума на рабочем месте, dB (A)
79
79
79
Уровень вибрации (согласно DIN EN 28662, часть 1), m/s2
< 2.5
< 2.5
< 2.5
Сетевой предохранитель, A
16
16
16
Размеры (LxWxH), мм
778 x 430 x 485
918 x 430 x 485
788 x 430 x 485
Вес машины прибл.**, кг
102.5
110.0
104.6
Версии (однофазный переменный ток), V, Hz
230 V, 50/60 Hz
230 V, 50/60 Hz
230 V, 50/60 Hz
КОМПЛЕКТ ПОСТАВКИ
GF8
GF8 AVM*
GF8 MVM*
Станок для резки и снятия фаски с труб, шт.
1
1
1
Транспортировочный кейс
1
1
1
Набор заглушек из нержавеющей стали, шт.
1
1
1
Полотно пилы (Код 790 043 018)
1
1
1
Монтажная пластина, шт.
1
1
1
Линейный лазер с крепежными винтами и 10
кнопочными элементами 1,5 В (790 142 124)***, шт.
1
1
1
Набор ключей с принадлежностями, к-т
1
1
1
Спец. трансмиссионное масло (790 041 030), шт.
1
1
1
Смазка для пильных полотен GF TOP (790 060 228), шт.
1
1
1
Инструкции по эксплуатации
1
1
1
* Модуль автоматической или ручной подачи AVM/MVM уже установлен на труборезе при поставке.
** Вес без упаковки и аксессуаров.
