Станок для отрезания труб и снятия фасок GF 6 (AVM/MVM)
Эффективный орбитальный труборез для быстрой и точной резки
Орбитальный труборез от компании Orbitalum — это надежное решение для точной резки труб, используемое более 50 лет в различных отраслях. Он стал стандартом в подготовке концов труб для химической, биотехнологической, фармацевтической и пищевой промышленности, а также в судостроении и энергетическом машиностроении.
Качество сварки труб с применением автоматизированной орбитальной технологии зависит от точного, прямого и чистого реза без заусенцев. Серия GF обеспечивает быструю и легкую резку, обрабатывая высоколегированную и низколегированную сталь, а также пластмассы и цветные металлы с помощью процедуры «планетарной резки». Мощный зажим гарантирует, что заготовка не деформируется во время работы.
Пользователи могут выбрать между ручным (MVM) и автоматическим (AVM) модулями подачи, что значительно увеличивает производительность и срок службы инструментов, а также снижает физическую нагрузку на оператора. Это делает орбитальный труборез не только эффективным, но и удобным в эксплуатации.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:
• Включен набор колпачков из нержавеющей стали для предотвращения контактной коррозии.
• Опционально с модулем подачи AVM или MVM для автоматической или механизированной разделительной резки, что снижает физическую нагрузку на оператора.
• Блокировка поворотного механизма защищает от несанкционированного использования и кражи
• Эргономически оптимизированная рукоятка двигателя позволяет улучшить положение оператора, а также резать отводы труб без переналадки.

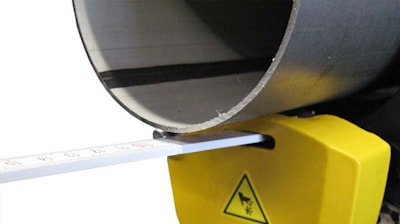

• Встроенный линейный лазер для отметки точки среза
• Многофункциональные клавиши для всех настроек на машине
• Оптимизированный контроль скорости (40–215 об/мин), идеально подходящий для резки высокопроизводительных материалов (Hastelloy®, P91 и т. д.)
• Штекерное соединение с быстроразъемным соединением: простая и быстрая замена кабеля питания
• Оптимизированная защита от стружки защищает от отлетающей стружки
ВАРИАНТЫ ПОДАЧИ:

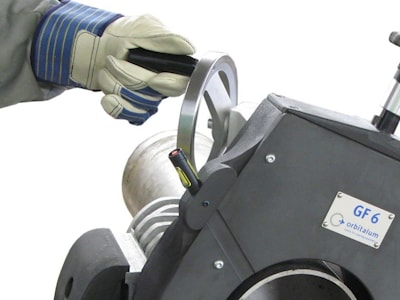

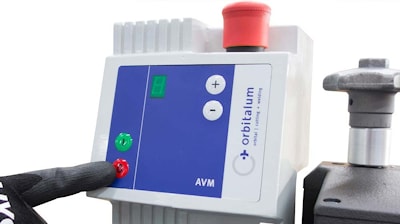

Станок для резки и снятия фаски с автоматическим модулем подачи AVM: Интеллектуальное управление AVM постоянно отслеживает усилие подачи в зависимости от требуемой производительности. После завершения процесса резки AVM автоматически выключается. Непреднамеренный запуск предотвращается блокировкой перезапуска. Станки для резки труб и снятия фаски с модулем ручной подачи MVM: Дополнительный модуль на станке упрощает обработку труб с помощью ручного маховика. Это обеспечивает легкое вращение головки машины вокруг трубы с минимальным усилием и постоянной подачей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
GF6
GF6 AVM*
GF6 MVM*
Код
790 143 001
790 143 011
790 143 021
Наружный диаметр трубы, мм
21.3 - 168.3
21.3 - 168.3
21.3 - 168.3
Толщина стенки в зависимости от материала, мм
1.5 - 15
1.5 - 15
1.5 - 15
Внутренний Ø трубы мин. (пильный диск Ø 63 мм), мм
30
30
30
Внутренний Ø трубы мин. (пильный диск Ø 68 мм), мм
25
25
25
Внутренний Ø трубы мин. (пильный диск Ø 80 мм), мм
13
13
13
Внутренний Ø трубы мин. (пильный диск Ø 100 мм), мм
0
0
0
Материалы: Специальная сталь (любое содержание Cr и Mo); специальная нержавеющая сталь (с любым содержанием Cr и Mo); специальные стали (Cr < 12 % и Mo < 2,5 %; Cr < 20 % и Mo = 0 %): цементируемые стали, быстрорежущие стали, термообработанные стали, стали для подшипников качения, инструментальные стали; черная и оцинкованная стальная труба; общестроительная сталь; отожженная литая труба (GGG); алюминий; латунь; медь, пластик (PE, PP, PVDE, PVC)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
GF6
GF6 AVM*
GF6 MVM*
Мощность, kW
1.8
1.9
1.8
Мощность AVM, kW
-
0.05
-
Встроенная электронная регулировка скорости
со стабилизацией скорости, rpm
40 - 215
40 - 215
40 - 215
Головка с вращающейся скоростью AVM, rpm
-
0.3 - 3.5
-
Крутящий момент головки машины макс. с AVM, Nm
-
353
-
Класс защиты
II (DIN EN 60745-1)
I (DIN EN 60204-1)
II (DIN EN 60745-1)
Уровень шума на рабочем месте, dB (A)
79
79
79
Уровень вибрации (согласно DIN EN 28662, часть 1), m/s2
< 2.5
< 2.5
< 2.5
Сетевой предохранитель, A
16
16
16
Размеры (LxWxH), мм
574 x 352.7 x 920
574 x 352.7 x 972
574 x 352.7 x 920
Вес машины прибл.**, кг
92.7
101.7
97.8
Версии (однофазный переменный ток), V, Hz
230 V, 50/60 Hz
230 V, 50/60 Hz
230 V, 50/60 Hz
КОМПЛЕКТ ПОСТАВКИ
GF6
GF6 AVM*
GF6 MVM*
Станок для резки и снятия фаски с труб, шт.
1
1
1
Транспортировочный кейс
1
1
1
Набор заглушек из нержавеющей стали, шт.
1
1
1
Полотно пилы Код
790 043 018
790 043 018
790 043 018
Монтажная пластина, шт.
1
1
1
Линейный лазер с крепежными винтами и 10
кнопочными элементами 1,5 В (790 142 124)***, шт.
1
1
1
Набор ключей с принадлежностями, к-т
1
1
1
Спец. трансмиссионное масло (790 041 030), шт.
1
1
1
Смазка для пильных полотен GF TOP (790 060 228), шт.
1
1
1
Инструкции по эксплуатации
1
1
1
* Модуль автоматической или ручной подачи AVM/MVM уже установлен на труборезе при поставке.
** Вес без упаковки и аксессуаров, только труборез и модуль подачи.
*** Линейный лазер поставляется отдельно и должен быть установлен на машине перед вводом в эксплуатацию.
