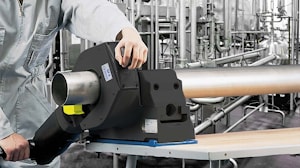

Станок для отрезания труб и снятия фасок GF 4 (AVM/MVM)
Орбитальный труборез для точной резки за считанные секунды. Уже более 50 лет производители установок полагаются на стандарт, установленный Orbitalum в области подготовки концов промышленных труб: От химической промышленности, биотехнологической промышленности, фармацевтической промышленности, пищевой промышленности и производства напитков до энергетического машиностроения и судостроения.
Предпосылкой для продуктивной и качественной сварки труб автоматизированной орбитальной технологией является точная, прямоугольная и разрез без заусенцев, а также идеальная фаска на конце трубы. Простая в обращении и точная резка за считанные секунды, серия GF обрабатывает трубные материалы из высоколегированной стали
(нержавеющей), низколегированной и нелегированной стали, литых материалов, пластмасс и цветных металлов по процедуре «планетарной резки». При этом осуществляется мощный зажим без деформации заготовки.
При желании пользователь, помимо чисто ручного управления, может выбирать между ручным (MVM) и автоматическим (AVM) модулем подачи. Последнее оптимизирует результат резки, увеличивает срок службы инструментов и снижает физическую нагрузку на оператора. Результат: максимальная надежность и производительность.
При желании пользователь, помимо чисто ручного управления, может выбирать между ручным (MVM) и автоматическим (AVM) модулем подачи. Последнее оптимизирует результат резки, увеличивает срок службы инструментов и снижает физическую нагрузку на оператора. Результат: максимальная надежность и производительность.
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА:
• Включен набор колпачков из нержавеющей стали для предотвращения контактной коррозии.
• Опционально с модулем подачи AVM или MVM для автоматической или механизированной разделительной резки, что снижает физическую нагрузку на оператора.
• Блокировка поворотного механизма защищает от несанкционированного использования и кражи

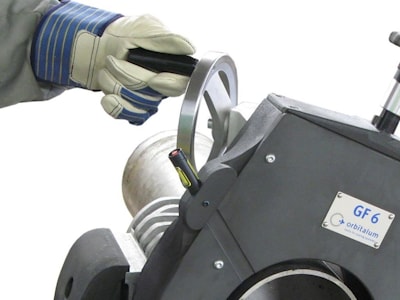

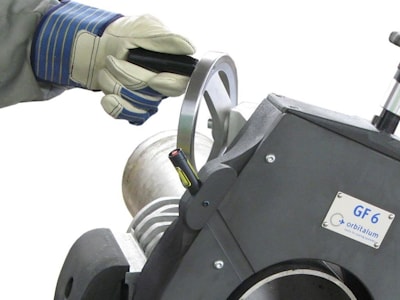

• Эргономически оптимизированная рукоятка двигателя позволяет улучшить положение оператора, а также резать отводы труб без переналадки.
• Встроенный линейный лазер для отметки точки среза

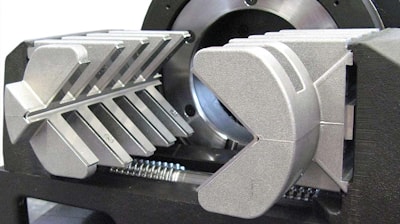

• Зажимные кулачки для замены на короткие отрезки шлангов и для безвибрационной резки труб меньшего размера (только для GF4)
• Многофункциональные клавиши для всех настроек на машине
• Оптимизированный контроль скорости (40–215 об/мин), идеально подходящий для резки высокопроизводительных материалов (Hastelloy®, P91 и т. д.)
• Штекерное соединение с быстроразъемным соединением: простая и быстрая замена кабеля питания
• Оптимизированная защита от стружки защищает от отлетающей стружки; защита от стружки для GF4 с отверстием для складной линейки для измерения длины трубы
ВАРИАНТЫ ПОДАЧИ:

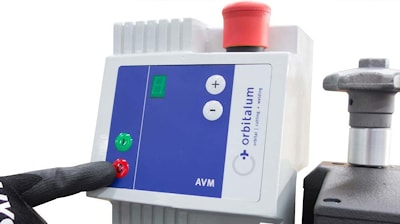

Станок для резки и снятия фаски с автоматическим модулем подачи AVM: Интеллектуальное управление AVM постоянно отслеживает усилие подачи в зависимости от требуемой производительности. После завершения процесса резки AVM автоматически выключается. Непреднамеренный запуск предотвращается блокировкой перезапуска. Станки для резки труб и снятия фаски с модулем ручной подачи MVM: Дополнительный модуль на станке упрощает обработку труб с помощью ручного маховика. Это обеспечивает легкое вращение головки машины вокруг трубы с минимальным усилием и постоянной подачей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
GF4
GF4 AVM*
GF4 MVM*
Код
790 142 001
790 142 011
790 142 021
Наружный диаметр трубы, мм
12 - 120
12 - 120
12 - 120
Толщина стенки в зависимости от материала, мм
1 - 9
1 - 9
1 - 9
Внутренний Ø трубы мин. (пильный диск Ø 63 мм), мм
21
21
21
Внутренний Ø трубы мин. (пильный диск Ø 68 мм), мм
16
16
16
Внутренний Ø трубы мин. (пильный диск Ø 80 мм), мм
4
4
4
Внутренний Ø трубы мин. (пильный диск Ø 100 мм), мм
-
-
-
Материалы: Специальная сталь (любое содержание Cr и Mo); специальная нержавеющая сталь (с любым содержанием Cr и Mo); специальные стали (Cr < 12 % и Mo < 2,5 %; Cr < 20 % и Mo = 0 %): цементируемые стали, быстрорежущие стали, термообработанные стали, стали для подшипников качения, инструментальные стали; черная и оцинкованная стальная труба; общестроительная сталь; отожженная литая труба (GGG); алюминий; латунь; медь, пластик (PE, PP, PVDE, PVC)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
GF4
GF4 AVM*
GF4 MVM*
Мощность, kW
1.8
1.9
1.8
Мощность AVM, kW
-
0.05
-
Встроенная электронная регулировка скорости
со стабилизацией скорости, rpm
40 - 215
40 - 215
40 - 215
Головка с вращающейся скоростью AVM, rpm
-
0.1 - 3.9
-
Крутящий момент головки машины макс. с AVM, Nm
-
101
-
Класс защиты
II (DIN EN 60745-1)
I (DIN EN 60204-1)
II (DIN EN 60745-1)
Уровень шума на рабочем месте, dB (A)
79
79
79
Уровень вибрации (согласно DIN EN 28662, часть 1), m/s2
< 2.5
< 2.5
< 2.5
Сетевой предохранитель, A
16
16
16
Размеры (LxWxH), мм
480 x 325 x 680
480 x 325 x 810
480 x 325 x 780
Вес машины прибл.**, кг
55.0
64.5
60.0
Версии (однофазный переменный ток), V, Hz
230 V, 50/60 Hz
230 V, 50/60 Hz
230 V, 50/60 Hz
КОМПЛЕКТ ПОСТАВКИ
GF4
GF4 AVM*
GF4 MVM*
Станок для резки и снятия фаски с труб, шт.
1
1
1
Транспортировочный кейс
1
1
1
Набор заглушек из нержавеющей стали, шт.
1
1
1
Полотно пилы Код
790 042 064
790 042 064
790 042 064
Монтажная пластина, шт.
1
1
1
Линейный лазер с крепежными винтами и 10
кнопочными элементами 1,5 В (790 142 124)***, шт.
1
1
1
Набор ключей с принадлежностями, к-т
1
1
1
Спец. трансмиссионное масло (790 041 030), шт.
1
1
1
Смазка для пильных полотен GF TOP (790 060 228), шт.
1
1
1
Инструкции по эксплуатации
1
1
1
* Модуль автоматической или ручной подачи AVM/MVM уже установлен на труборезе при поставке.
** Вес без упаковки и аксессуаров, только ьруборез и модуль подачи.
*** Линейный лазер поставляется отдельно и должен быть установлен на машине перед вводом в эксплуатацию.
