Зажимные вкладыши для торцевателя Orbitalum RPG ONE Для труб наружного диаметра 3.0 - 25.4 мм
Для труб наружного диаметра 3.0 - 25.4 мм

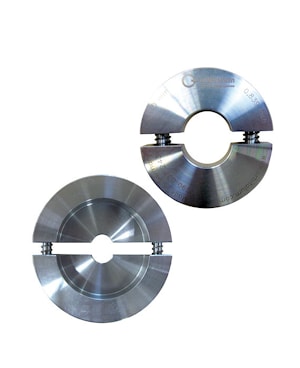

Зажимные вкладыши из нержавеющей стали для орбитальной обработки труб и микрофитингов
Зажимные вкладыши из нержавеющей стали идеально подходят для орбитальной резки и торцевания труб. Они совместимы с труборезом Orbitalum PRG ONE, обеспечивая точное центрирование и надежную фиксацию труб в процессе орбитальной обработки труб. Уникальная конструкция вкладышей позволяет быстро заменить зажимную втулку без использования инструментов, что значительно ускоряет процесс работы.
Преимущества зажимных вкладышей:
- Изготовлены из высококачественной нержавеющей стали, обеспечивающей долговечность и стойкость к внешним воздействиям.
- Совместимы с торцевателем Orbitalum и другими моделями орбитальных резаков.
- Удобная замена зажимной втулки без инструментов.
- Доступны в различных размерах для оптимальной подгонки под требования ваших проектов.
Кроме того, мы предлагаем зажимные втулки для торцевания труб и орбитальной резки разных диаметров и размеров, что позволяет выбрать оптимальное решение для вашего оборудования.
Перед заказом зажимных гильз проверьте внешний диаметр труб.
Длина зажима на трубах: 10,0 мм (0,394")
Длина зажима на микрофитингах: 4,0 мм (0,157")
Отсутствующие размеры вкладышей возможно изготовление под заказ.
| RPG ONE | |||||
| Наружный размер | трубы | микрофитинги | |||
| ММ | ДЮЙМЫ | 790... | КГ | 790... | КГ |
| 3.00 | 0.118 | 036 232 | 0.118 | – | – |
| 3.18 | 0.125 | 036 201 | 0.119 | – | – |
| 4.00 | 0.157 | – | – | – | – |
| 4.78 | 0.188 | – | – | – | – |
| 5.00 | 0.197 | – | – | – | – |
| 6.00 | 0.236 | 036 213 | 0.117 | 036 304 | 0.066 |
| 6.35 | 0.250 | 036 202 | 0.118 | 036 301 | 0.066 |
| 7.00 | 0.276 | 036 214 | 0.118 | – | – |
| 8.00 | 0.315 | 036 215 | 0.118 | 036 307 | 0.065 |
| 9.00 | 0.354 | – | – | – | – |
| 9.53 | 0.375 | 036 203 | 0.115 | 036 302 | 0.064 |
| 10.00 | 0.394 | 036 204 | 0.115 | 036 305 | 0.065 |
| 10.10 | 0.398 | 036 222 | 0.114 | – | – |
| 11.00 | 0.433 | 036 226 | 0.112 | – | – |
| 11.11 | 0.437 | – | – | – | – |
| 12.00 | 0.472 | 036 205 | 0.112 | 036 306 | 0.064 |
| 12.10 | 0.476 | 036 223 | 0.111 | – | – |
| 12.50 | 0.492 | – | – | – | – |
| 12.70 | 0.500 | 036 206 | 0.111 | 036 303 | 0.062 |
| 13.00 | 0.512 | – | – | – | – |
| 13.20 | 0.520 | – | – | – | – |
| 13.50 | 0.531 | 036 227 | 0.110 | – | – |
| 14.00 | 0.551 | 036 228 | 0.108 | – | – |
| 14.10 | 0.555 | 036 224 | 0.107 | – | – |
| 14.30 | 0.563 | – | – | – | – |
| 14.70 | 0.579 | – | – | – | – |
| 15.00 | 0.591 | 036 216 | 0.107 | – | – |
| 15.30 | 0.602 | – | – | – | – |
| 15.60 | 0.614 | 036 225 | 0.105 | – | – |
| 15.70 | 0.618 | – | – | – | – |
| 15.88 | 0.625 | 036 211 | 0.105 | – | – |
| 16.00 | 0.630 | 036 212 | 0.104 | – | – |
| 17.00 | 0.670 | 036 221 | 0.103 | – | – |
| 17.08 | 0.672 | – | – | – | – |
| 17.20 | 0.677 | 036 207 | 0.104 | – | – |
| 18.00 | 0.709 | 036 217 | 0.102 | – | – |
| 19.00 | 0.748 | – | – | – | – |
| 19.05 | 0.750 | 036 208 | 0.100 | – | – |
| 20.00 | 0.787 | 036 230 | 0.096 | – | – |
| 21.00 | 0.827 | – | – | – | – |
| 21.20 | 0.835 | – | – | – | – |
| 21.30 | 0.839 | 036 209 | 0.094 | 036 317 | 0.057 |
| 21.70 | 0.854 | 036 220 | 0.093 | – | – |
| 22.00 | 0.866 | 036 218 | 0.093 | – | – |
| 22.22 | 0.875 | – | – | – | – |
| 23.00 | 0.906 | 036 219 | 0.085 | – | – |
| 24.00 | 0.945 | – | – | – | – |
| 25.00 | 0.984 | 036 231 | 0.081 | – | – |
| 25.40 | 1 000 | 036 210 | 0.083 | – | – |
