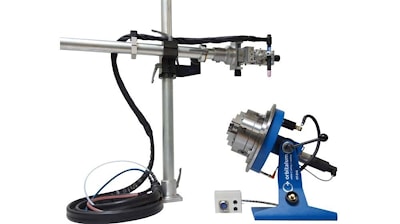

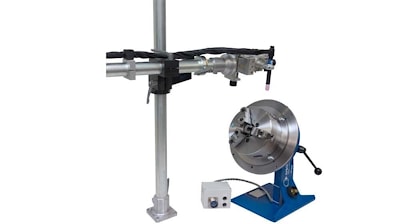

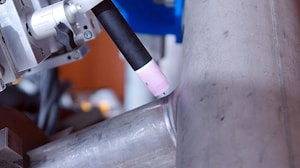

Сварочные поворотные столы Orbitalum DVR
Поворотные устройства Orbitalum для орбитальной сварки TIG: Эффективность и точность на каждом этапе
Поворотные устройства Orbitalum для механической орбитальной сварки TIG являются надежным и высокоэффективным решением для сварки вращающихся заготовок, коротких фитингов и других изделий. Эти устройства предназначены для использования в промышленном производстве и в мастерских, предоставляя исключительную точность и простоту в эксплуатации.
Компактные и удобные поворотные столы серии Orbitalum обеспечивают гибкость в работе, позволяя легко и быстро устанавливать необходимые параметры для процесса сварки. В сочетании с источниками питания серии ORBIMAT эти поворотные устройства создают сварочную систему с точностью до мельчайших деталей, при этом обеспечивая максимальную производительность и простоту эксплуатации.
Автоматизация процесса сварки с поворотными устройствами Orbitalum
Системы ORBIMAT и поворотные столы Orbitalum автоматически взаимодействуют друг с другом, распознавая подключенные устройства и их характеристики. Оператору достаточно выбрать заранее заданную программу сварки, и система автоматически настраивает все параметры, начиная сварку с минимальными усилиями. Это значительно сокращает время на переналадку и повышает производительность.
Преимущества поворотных столов для орбитальной сварки

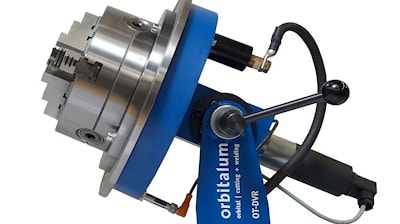

- Гибкость и точность: Поворотный стол можно бесступенчато наклонять от 0 до 90°, что позволяет сваривать заготовки под любым углом.

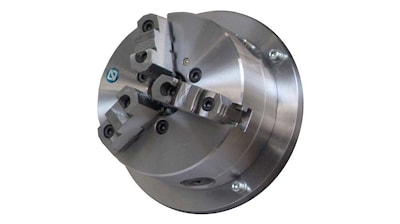

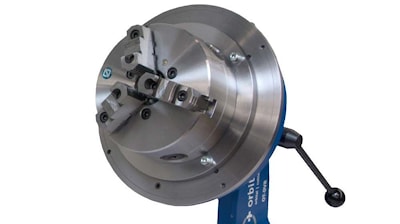

- Высокая точность зажима: Центрированный трехкулачковый патрон из закаленной стали обеспечивает надежное и точное зажимание заготовок без их деформации.
- Надежность конструкции: Прочная стальная конструкция предназначена для работы в экстремальных условиях и может выдерживать значительные нагрузки.
- Идеален для больших заготовок: Поворотные устройства Orbitalum позволяют с легкостью позиционировать даже массивные заготовки, что повышает удобство работы и снижает физическую нагрузку на оператора.

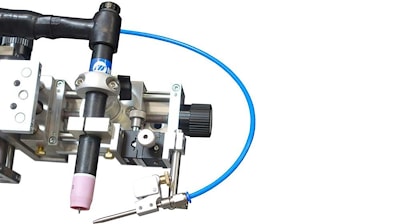

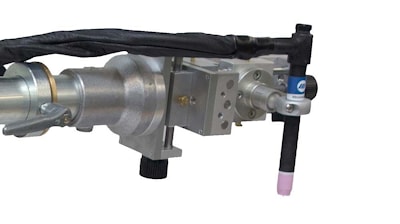

- Поддержка современных технологий: Устройства оснащены механизированной горелкой TIG (до 250 А) с жидкостным охлаждением, а также возможностью подачи холодной проволоки для различных диаметров проволоки (Ø 0,8 мм и Ø 1,0 мм).

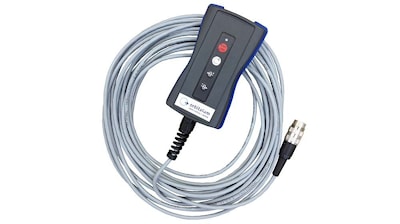

- Дополнительное удобство: Возможность дистанционного управления и технология контроля дугового промежутка (AVC) для поддержания стабильного качества сварки.
Ключевые характеристики поворотных столов для орбитальной сварки:
- Регулировка угла наклона: Бесступенчатая настройка угла от 0 до 90° для гибкости работы с различными изделиями.
- Устойчивый зажим: Трехкулачковый патрон из закаленной стали для надежного и точного зажима заготовок.
- Прочная конструкция: Стальная база, устойчивая к экстремальным условиям эксплуатации.
- Поворотная подставка для горелки: Обеспечивает стабильную и точную сварку даже в сложных условиях.
- Механизированная горелка TIG с жидкостным охлаждением для долговечности и стабильности сварочного процесса.

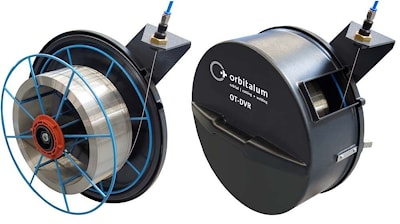

- Поддержка подачи холодной проволоки для улучшения качества сварки с проволокой диаметром Ø 0,8 мм и Ø 1,0 мм.
- Совместимость с ORBIMAT: Поворотные устройства идеально подходят для работы с всеми источниками питания серии ORBIMAT, что обеспечивает универсальность и масштабируемость системы.
- Автоматическое управление дуговым промежутком: Система AVC поддерживает постоянный шаг дуги для стабильной сварки.
Почему стоит выбрать поворотные устройства Orbitalum для орбитальной сварки TIG?
- Высокая точность: Поворотные устройства Orbitalum гарантируют стабильность и точность сварного шва, что критично для производства сварных соединений высокого качества.
- Снижение физической нагрузки: Современные технологии и удобные механизмы зажима значительно уменьшают физическую нагрузку на оператора.
- Повышение производительности: Автоматизация процессов сварки и интеграция с источниками питания ORBIMAT обеспечивают высокую производительность и минимальные затраты времени.
- Идеально для сварки труб и фитингов: Эти устройства прекрасно подходят для сварки труб, фитингов и других изделий в самых различных отраслях, таких как машиностроение, аппаратостроение, нефтегазовая промышленность и другие.
| СВОЙСТВА И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Код | 855 000 011 | 855 000 012 | 855 000 001 | 855 000 002 |
| ПОВОРОТНЫЙ СТОЛ | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Макс. нагрузка в горизонтальном положении (заготовка + токарный патрон), не более: | 50 кг | 50 кг | 100 кг | 100 кг |
| Размеры: | 300 x 300 x 395 мм | 300 x 300 x 395 мм | 600 x 570 x 695 мм | 600 x 570 x 695 мм |
| Расстояние от пола до оси вращения: | 279 мм | 279 мм | 590 мм | 590 мм |
| Поворотный стол можно бесступенчато наклонять от 0 до 90°. | ||||
| Фиксация с помощью двух зажимных рычагов | ||||
| Поворотная пластина – Ø наружный диаметр: | 300 мм | 300 мм | 400 мм | 400 мм |
| Полый вал Ø наружный диаметр: | 30 мм | 30 мм | 125 мм | 125 мм |
| Встроенная силовая муфта сварки для передачи массы на поворотную пластину | ||||
| Встроенная вилка сварочного тока для подключения кабеля заземления | ||||
| Концевой выключатель для установки нуля и калибровки скорости | ||||
| Консоль стойки для установки стойки непосредственно на проигрыватель | ||||
| Монтажные отверстия для крепления к полу | ||||
| Коробка распределения сигналов с возможностью подключения кабеля управления ORBIMAT-DVR, двигателем поворотного стола, концевым выключателями, подачей холодной проволоки и дистанционного управления OWH BASIC | ||||
| Рычаг наклона для выбора направления вращения | ||||
| ПОДСТАВКА | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Стойка сварочной горелки, установленная на консоли | ||||
| Стойка сварочной горелки крепится отдельно | ||||
| Базовый зажим с монтажными отверстиями для крепления в месте использования | ||||
| Габаритные размеры стойки наружный диаметр x длина: | 50 x 1200 мм | 50 x 1200 мм | 50 x 1200 мм | 50 x 1200 мм |
| Размеры удлинителя наружный диаметр x длина: | 50 x 800 мм | 50 x 800 мм | 50 x 800 мм | 50 x 800 мм |
| Выдвижной поворотный узел с магнитным стопором для фиксации положения сварки | ||||
| Возможна грубая регулировка с помощью зажимного рычага, включая узел поперечного зажима | ||||
| Трехкоординатная опора для точной регулировки горелки. Регулировки: каждые 50 мм | ||||
| Держатель | ||||
| МАШИННАЯ ГОРЕЛКА | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Механизированный резак с жидкостным охлаждением и длиной шланг-пакета 4 м | ||||
| Допустимая нагрузка: постоянный ток: 250 А, переменный ток: 180 А при 100% ED | ||||
| Вкл. стандартное оборудование горелки для электрода диаметром 2,4 мм | ||||
| ЛИНЕЙНЫЙ БЛОК AVC* | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Блок управления дуговым промежутком для автоматического упр. и удержания дугового промежутка | ||||
| Линейный ход: 55 мм | ||||
| ОМПЛЕКТ ПОСТАВКИ | DVR 50 | DVR 50 AVC | DVR 100 | DVR 100 AVC |
| Сварочный поворотный стол серии DVR (без токарного патрона) | 1 | 1 | 1 | 1 |
| Подставка | 1 | 1 | 1 | 1 |
| Коробка распределения сигналов | 1 | 1 | - | - |
| Машинный резак с оборудованием | 1 | 1 | 1 | 1 |
| AVC Линейный блок | - | 1 | - | 1 |
| Адаптер подключения сварочного тока | 1 | 1 | 1 | 1 |
| Инструкции по эксплуатации и список запасных частей | 1 | 1 | 1 | 1 |
Сварочные поворотные столы DVR
